| 起源の場所: | オーストリア |
| ブランド名: | B&R |
| 証明: | CE |
| モデル番号: | X20DS1119 |
| 最小注文数量: | 1EA |
|---|---|
| 価格: | USD |
| パッケージの詳細: | オリジナル |
| 受渡し時間: | 3-5 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 10EA |
| 製品名: | B&R | プロダクト モデル: | X20DS1119 |
|---|---|---|---|
| 製品タイプ: | 入力/出力モジュール | IDコード: | 0xA067 |
| 内部入出力: | 1.5 W | 証明: | セリウム |
| わずかな電圧: | DC24V | 保証: | 1年 |
| ハイライト: | X20DS1119,X20DS1119 B&RのオートメーションPlc,X20DS1119 b&r x20 plc |
||

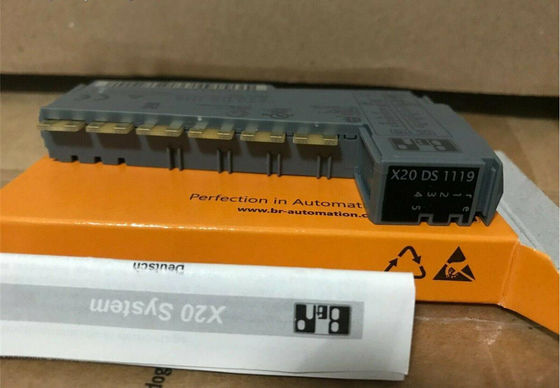

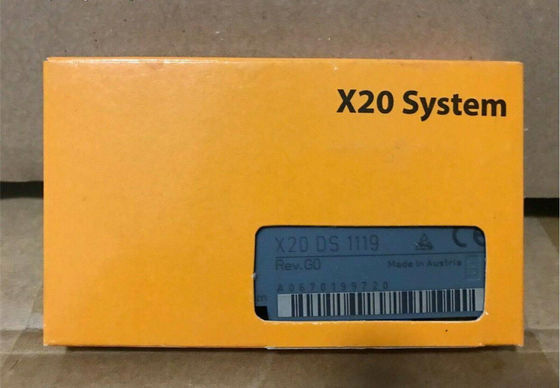

X20DS1119
このモジュールは多機能のディジタル信号プロセッサ モジュールである。それはデジタル信号処理か、またはディジタル信号の生成を含むいろいろ仕事のために非常に柔軟に使用することができる。2つの第一次例の適用はエンコーダーの模範化として脈拍および方向信号または使用を用いる制御の段階的な出力段階を含んでいる。この適用、速度の例えば、頻度インバーターかサーボ斧では機能に実質か事実上のマスターの軸線に続くことができる続きなさい。
付加的な主要な機能はモジュールの統合されたタイムスタンプ機能である。それはカウンターの傾斜路のカーブが例えばエンコーダーの模範化の間にバス サイクル時間とは関係なく事実上発生するようにする。達されるべきであるときターゲット カウンターの価値および時だけ移る。モジュールはマイクロ秒の決断のそしてバス時計とは関係なく適切な時に自動的に対応する反対の価値を、正確に発生させる。
| 入力/出力モジュール | 入力か出力として構成可能3つのデジタル5つのV （対称の）チャネル2つのデジタル24のVの（非対称的な）入力チャネル、1つの普遍的なカウンターの組（2つのイベント・カウンター、ABのカウンターまたはアップ/ダウン カウンター）、マイクロ秒の決断の入力端の1参照の脈拍、SSIの絶対エンコーダー、相対的なまたは絶対時の直線運動の発電機（A/Bの方向/頻度）は、入力/出力、oversampling入力/出力をタイム誘発した |
| B&Rの識別コード | 0xA067 |
| 自動運転表示灯 | チャネル、作動状態、モジュールの状態ごとの入力/出力機能 |
| 診断 | |
| モジュールの操業/間違い | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| 入力/出力 | はい、LEDの自動運転表示灯を使用して |
| パワー消費量 | |
| バス | 0.01 W |
| 内部入力/出力 | 1.5 W |
| アクチュエーターによって（抵抗）引き起こされる付加的な電力損失[W] | - |
| タイプの信号ライン | 保護されたラインはすべての信号ラインに使用しなければならない。 |
| 証明 | |
| セリウム | はい |
| UKCA | はい |
| ATEX | 地帯2、II 3G前nA NC IIA T5のGC IP20、Ta （X20利用者マニュアルを見なさい） FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 産業制御装置 |
| HazLoc | cCSAus 244665 プロセス制御装置 危険な位置のため クラスIの分割2のグループABCD、T5 |
| DNV | 温度:B （0 - 55°C） 湿気:B （100%まで） 振動:B （g） 4 EMC:B （橋および開いたデッキ） |
| LR | ENV1 |
| KR | はい |
| ABS | はい |
| EAC | はい |
| KC | はい |
| 量 | 1 |
| エンコーダーの出力 | 対称5ボルト（A/Bの方向/頻度） |
| 反対のサイズ | 16/32ビット |
| 量 | 1 |
| 反対のサイズ | までエンコーダーによって32ビット |
| 最高。移動率 | 1つのMbit/s |
| エンコーダー信号 | 対称5ボルト |
| エンコーダーの電源 | |
| 5 VDC | ±5%、モジュール内部、最高。300 mA |
| 24 VDC | モジュール内部、最高。300 mA |
| 量 | 入力として3まで、構成またはソフトウェアを使用して出力 |
| わずかな電圧 | 5 VDCの差分信号、EiA RS485の標準 |
| EN 61131-2ごとの入れられた特徴 | タイプ1 |
| 入れられた頻度 | 600のkHz |
| 共通モード範囲 | -7 Vの≤ VCMの≤ +12 V |
| エンコーダーとバス間の絶縁材の電圧 | 500ボルトeff |
| エンコーダーの電源の積み過ぎ特徴 | 積み過ぎ防止短絡の証拠 |
| 入れられたフィルター | |
| ハードウェア | ≤200 ns |
| ソフトウェア | - |
| 付加的な機能 | SSIの絶対エンコーダー、普遍的な反対の組 |
| 量 | 2 |
| わずかな電圧 | 24 VDC |
| EN 61131-2ごとの入れられた特徴 | タイプ1 |
| 入力回路 | 流し |
| 入れられた電圧 | 24 VDC -15%/+20% |
| 入れられたフィルター | |
| ハードウェア | ≤2 µs |
| ソフトウェア | - |
| 24 VDCの入力電流 | およそ3.4 mA |
| 入力抵抗 | およそ7.19 kΩ |
| 入れられた頻度 | 100つのkHz |
| 転換の境界 | |
| 低速 | <5 VDC=""> |
| 高い | >15 VDC |
| チャネルとバス間の絶縁材の電圧 | 500ボルトeff |
| 付加的な機能 | 普遍的な反対の組のための掛け金機能 |
| 量 | 1 |
| オペレーティング・モード | 2xイベント・カウンター、アップ/ダウン カウンター、ABのカウンター |
| エンコーダーの入力 | 対称5ボルト |
| 反対のサイズ | 16/32ビット |
| 入れられた頻度 | 最高。600のkHz |
| 評価 | |
| ABのカウンター | 4x |
| イベント・カウンター | 2x |
| アップ/ダウン カウンター | 2x |
| エンコーダーの電源 | |
| 5 VDC | ±5%、モジュール内部、最高。300 mA |
| 24 VDC | モジュール内部、最高。300 mA |
| 量 | 入力として3まで、構成またはソフトウェアを使用して出力 |
| タイプ | 5 VDCの差分信号、EiA RS485の標準 |
| 出力回路 | 流しや源 |
| 出力保護 | 短絡の保護 |
| 変形 | 押しなさい/引き/プッシュ プル |
| わずかな電圧 | 5 VDC |
| 出力電流 | 最高。65 mA |
| 診断状態 | 出力は読解可能である。 |
| 転換の頻度 | 最高。500のkHz |
| チャネルとバス間の絶縁材の電圧 | 500ボルトeff |
| 転換の電圧 | 5 VDCの差分信号、EiA RS485の標準 |
| 付加的な機能 | SSIの絶対エンコーダー、直線運動の発電機 |
| 電気分離 | バスから隔離されるチャネル チャネルから隔離されないチャネル |
| オリエンテーションの取付け | |
| 横 | はい |
| 垂直 | はい |
| 海水位の上の設置高度 | |
| 0から2000のm | 限定無し |
| >2000のm | 1 100つのmあたり0.5°Cによる周囲温度の減少 |
| EN 60529ごとの保護のある程度 | IP20 |
| 温度 | |
| 操作 | |
| 横の取付けのオリエンテーション | -25 60°Cに |
| 縦の取付けのオリエンテーション | -25 50°Cに |
| 軽減 | - |
| 貯蔵 | -40 85°Cに |
| 輸送 | -40 85°Cに |
| 相対湿度 | |
| 操作 | 5から95%、不凝縮 |
| 貯蔵 | 5から95%、不凝縮 |
| 輸送 | 5から95%、不凝縮 |
| ノート | 別の順序1xのターミナル ブロックX20TB12。 別の順序1xバス モジュールX20BM11。 |
| ピッチ | 12.5+0.2mm |
