| 起源の場所: | オーストリア |
| ブランド名: | B&R |
| 証明: | COC |
| モデル番号: | X20CP1483 |
| 最小注文数量: | 1EA |
|---|---|
| 価格: | USD |
| パッケージの詳細: | 原物 |
| 受渡し時間: | 3-5日 |
| 支払条件: | T/T |
| 供給の能力: | 10EA |
| 製品名: | B&R | プロダクト モデル: | X20CP1483 |
|---|---|---|---|
| システム・モジュール: | CPU | クロック周波数: | 100つのMHz |
| RAM: | 32 MB SDRAM | 保証: | 1年 |
| 次元: | 150*99*85 mm | 重量: | 300 g |

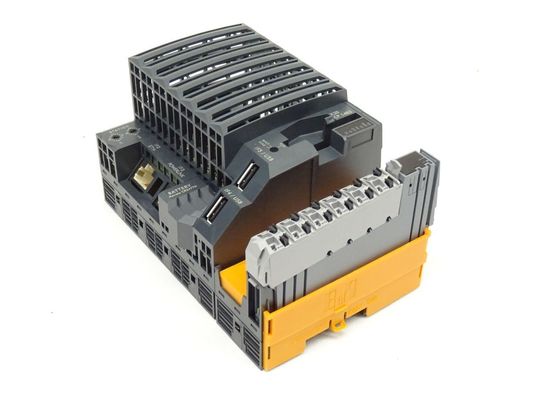

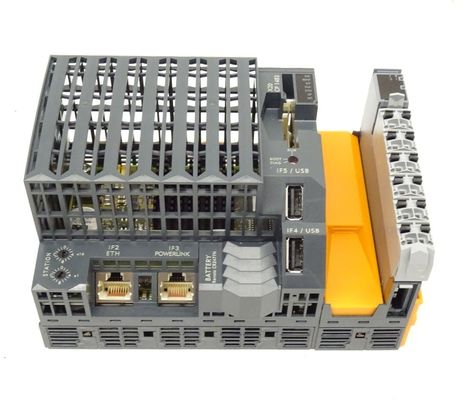

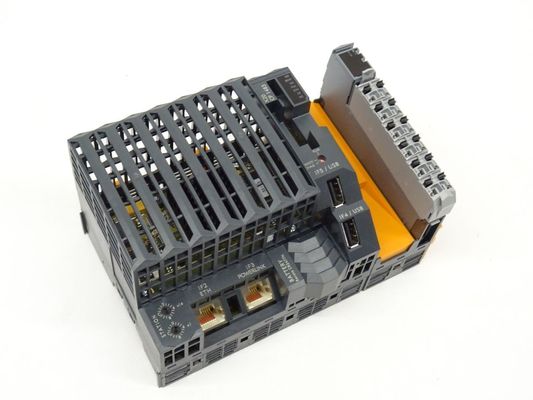

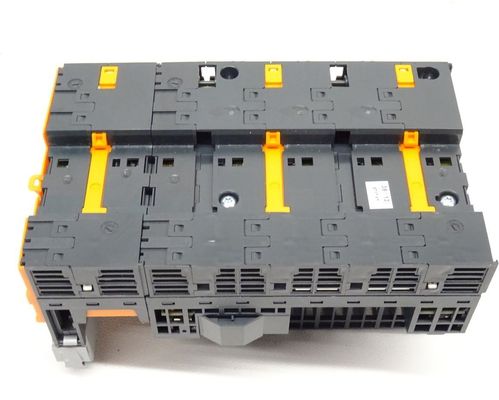

| ハイライト: | 統合された入力/出力プロセッサのBRのオートメーションPlc,X20CP1483,B&R X20 PLCシステムCPU |
||
物質的な数:
X20CP1483
x86ベースのIntelは100 MHz互換性があるX20CP1483初級レベルX20 CPUを表す。最適価格性能比の比率と、それにより大きいCPUすべてと同じ基本的な特徴がある。
機内イーサネットおよびUSBは標準的である。さらに、CPUは堅い実時間コミュニケーションのためのPOWERLINKの関係を備えている。もう一つのスロットは追加インターフェースモジュールが柔軟性を高めることができるように利用できる。
2つの変形X20CP1483およびX20CP1483-1間の唯一の相違はSDRAMのサイズである。
| B&Rの識別コード | 0xC370 |
| 冷却 | Fanless |
| 自動運転表示灯 | CPU機能、イーサネット、POWERLINK、CompactFlashの電池 |
| 診断 | |
| 電池 | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| CPU機能 | はい、LEDの自動運転表示灯を使用して |
| CompactFlash | はい、LEDの自動運転表示灯を使用して |
| イーサネット | はい、LEDの自動運転表示灯を使用して |
| POWERLINK | はい、LEDの自動運転表示灯を使用して |
| 温度 | はい、ソフトウェア記録を使用して |
| サポート | |
| コントローラーの重複 | いいえ |
| 貯蔵の健康データ サポート | はい |
| ACOPOSサポート | はい |
| 視覚部品サポート | はい |
| インタフェース・モジュールおよびUSBのないパワー消費量 | 8.6 W |
| X2Xリンク電源のためのパワー消費量 | 1.42のW |
| パワー消費量 | |
| 内部入力/出力 | 0.6 W |
| アクチュエーターによって（抵抗）引き起こされる付加的な電力損失[W] | - |
| 証明 | |
| セリウム | はい |
| UKCA | はい |
| ATEX | 地帯2、II 3G前nA NC IIA T5のGC IP20、Ta （X20利用者マニュアルを見なさい） FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 産業制御装置 |
| HazLoc | cCSAus 244665 プロセス制御装置 危険な位置のため クラスIの分割2のグループABCD、T5 |
| DNV | 温度:B （0 - 55°C） 湿気:B （100%まで） 振動:B （g） 4 EMC:B （橋および開いたデッキ） |
| LR | ENV1 |
| KR | はい |
| ABS | はい |
| EAC | はい |
| KC | はい |
| 入れられた電圧 | 24 VDC -15%/+20% |
| 入力電流 | 最高。1.5 A |
| ヒューズ | 統合される、取り替えることができない |
| 逆の極性の保護 | はい |
| わずかな出力電力 | 7 W |
| 並列接続 | はい |
| 余分な操作 | はい |
| 入れられた電圧 | 24 VDC -15%/+20% |
| ヒューズ | 必須ライン ヒューズ:最高。10 Aの遅打撃 |
| わずかな出力電圧 | 24 VDC |
| 許された接触の負荷 | 10 A |
| 自動運転表示灯 | 積み過ぎ、作動の状態、モジュールの状態、RS232データ転送 |
| 診断 | |
| RS232データ転送 | はい、LEDの自動運転表示灯を使用して |
| モジュールの操業/間違い | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| 積み過ぎ | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| 電気分離 | |
| 入力/出力の供給-入力/出力の電源 | いいえ |
| CPU/X2Xリンク供給- CPU/X2Xリンク電源 | はい |
| CompactFlashスロット | 1 |
| 実時間時計 | 、決断1 s不揮発性、25°Cの10 PPMの正確さへの-10 |
| FPU | はい |
| プロセッサ | |
| タイプ | 原子E620T |
| クロック周波数 | 0.6 GHz |
| L1隠し場所 | |
| データ コード | 24 kb |
| プログラム コード | 32 kb |
| L2隠し場所 | 512 kb |
| 統合された入力/出力プロセッサ | 背景のプロセス入力/出力のデータ点 |
| モジュラー インターフェース スロット | 1 |
| 残留磁気の変数 | 最高。256 kb |
| 最も短い仕事のクラスのサイクル時間 | 400のµs |
| 典型的な命令サイクルの時間 | 0.0075のµs |
| データ緩衝 | |
| 電池の監視 | はい |
| リチウム電池 | Min. 23°C周囲温度の2年 |
| 標準的な記憶 | |
| RAM | 256 MB DDR2 SDRAM |
| ユーザーのRAM | 1つのMB SRAM |
| インターフェイスIF1 | |
| 信号 | RS232 |
| 変形 | 12ピン ターミナル ブロックX20TB12による関係 |
| 最高。間隔 | 900のm |
| 移動率 | 最高。115.2 kbit/s |
| インターフェイスIF2 | |
| 信号 | イーサネット |
| 変形 | 1x RJ45は保護した |
| ラインの長さ | 最高。2つの場所（区間長）間の100つのm |
| 移動率 | 10/100/1000のMbit/s |
| 移動 | |
| 物理層 | 10BASE-T/100BASE-TX/1000BASE-T |
| 半二重 | はい |
| 双方向通信 | はい |
| Autonegotiation | はい |
| 自動MDI/MDIX | はい |
| インターフェイスIF3 | |
| Fieldbus | POWERLINK （V1/V2）管理するか、または管理されたノード |
| タイプ | タイプ4 |
| 変形 | 1x RJ45は保護した |
| ラインの長さ | 最高。2つの場所（区間長）間の100つのm |
| 移動率 | 100つのMbit/s |
| 移動 | |
| 物理層 | 100BASE-TX |
| 半二重 | はい |
| 双方向通信 | POWERLINKモード:/イーサネット モード:はい |
| Autonegotiation | はい |
| 自動MDI/MDIX | はい |
| インターフェイスIF4 | |
| タイプ | USB 1.1/2.0 |
| 変形 | タイプA |
| 最高。出力電流 | 0.5 A |
| インターフェイスIF5 | |
| タイプ | USB 1.1/2.0 |
| 変形 | タイプA |
| 最高。出力電流 | 0.5 A |
| インターフェイスIF6 | |
| Fieldbus | X2Xリンク マスター |
| 電気分離 | イーサネット（IF2）、POWERLINK （IF3）およびX2X （IF6）は互い、他のインターフェイスおよびPLCから隔離した |
| オリエンテーションの取付け | |
| 横 | はい |
| 垂直 | はい |
| 海水位の上の設置高度 | |
| 0から2000のm | 限定無し |
| >2000のm | 1 100つのmあたり0.5°Cによる周囲温度の減少 |
| EN 60529ごとの保護のある程度 | IP20 |
| 温度 | |
| 操作 | |
| 横の取付けのオリエンテーション | -25 60°Cに |
| 縦の取付けのオリエンテーション | -25 50°Cに |
| 軽減 | セクションを「軽減することを」見なさい。 |
| 貯蔵 | -40 85°Cに |
| 輸送 | -40 85°Cに |
| 相対湿度 | |
| 操作 | 5から95%、不凝縮 |
| 貯蔵 | 5から95%、不凝縮 |
| 輸送 | 5から95%、不凝縮 |
| ノート | 順序の適用記憶（CompactFlash）別に 配達に含まれているバックアップ電池 配達で含まれたX20端のカバー プレート（右の） 12ピンX20ターミナル ブロックは配達に含んでいた インタフェース・モジュール スロットは配達に含まれていて覆う |
| 次元 | |
| 幅 | 150のmm |
| 高さ | 99のmm |
| 深さ | 85のmm |
| 重量 | 400 g |
