| 起源の場所: | オーストリア |
| ブランド名: | B&R |
| 証明: | COC |
| モデル番号: | X20CP3484 |
| 最小注文数量: | 1EA |
|---|---|
| 価格: | USD |
| パッケージの詳細: | 原物 |
| 受渡し時間: | 3-5日 |
| 支払条件: | T/T |
| 供給の能力: | 10EA |
| 製品名: | B&R | プロダクト モデル: | X20CP3484 |
|---|---|---|---|
| 製品タイプ: | CPUモジュール | 識別コード: | 0x23A6 |
| 内部入力/出力: | 0.6 W | 入れられた電圧: | 24 VDC -15%/+20% |
| 次元: | 200*99*85 mm | 保証: | 1年 |
| ハイライト: | B&R X20システムPLC CPUモジュール,X20CP3484 B&R,B&R X20 PLC CPUモジュール |
||

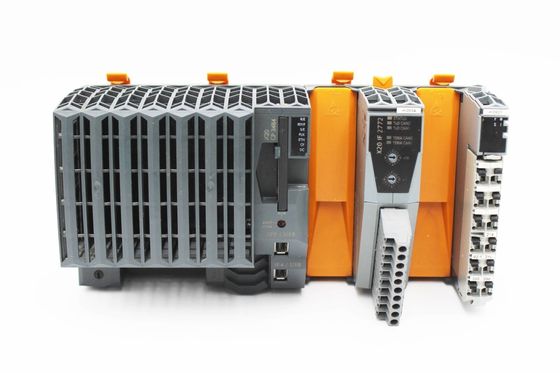

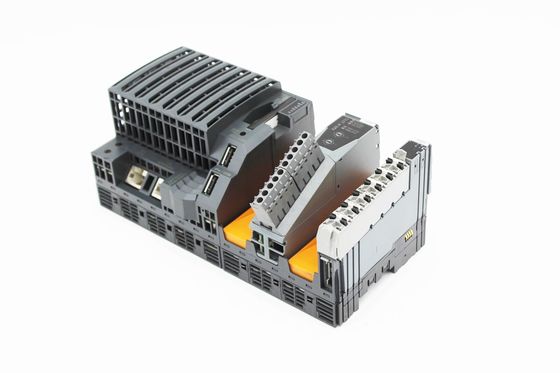

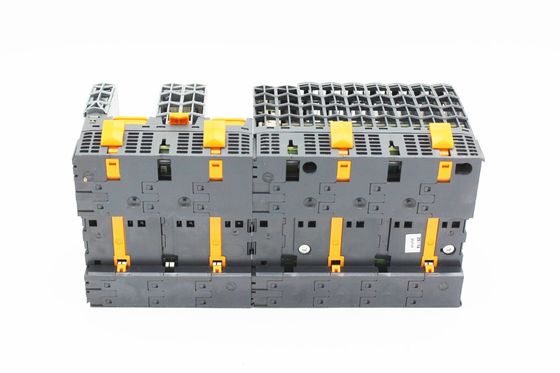

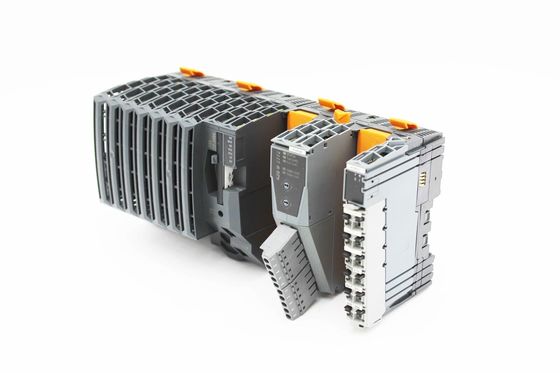

X20CP3484
X20CP3484は最も小さいCeleron基づかせていたX20システムのためのCPUをである。但し、800のµsの最も短いサイクル時間はまだ力を示す。基本的な特徴はより大きいタイプのそれらと同じである。
イーサネットおよびUSBは機内である。さらに、CPUは実時間コミュニケーションのためのPOWERLINKの関係を備えている。また追加インターフェースモジュールのための3つの多目的スロットがある。
CPUモデルX20CP3484およびX20CP3484-1はSDRAMのサイズによってだけ異なる。
| インターフェイス | 1x RS232の1xイーサネット、1x POWERLINK V1/V2、2x USB、1x X2Xリンク |
| システム・モジュール | CPU |
| B&Rの識別コード | 0x23A6 |
| 冷却 | Fanless |
| 自動運転表示灯 | CPU機能、温度過昇、イーサネット、POWERLINK、CompactFlashの電池 |
| 診断 | |
| 電池 | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| CPU機能 | はい、LEDの自動運転表示灯を使用して |
| CompactFlash | はい、LEDの自動運転表示灯を使用して |
| イーサネット | はい、LEDの自動運転表示灯を使用して |
| POWERLINK | はい、LEDの自動運転表示灯を使用して |
| 温度過昇 | はい、LEDの自動運転表示灯を使用して |
| 診断-ファン | - |
| サポート | |
| ACOPOSサポート | はい |
| 視覚部品サポート | はい |
| メモリ・カード、インタフェース・モジュールおよびUSBのないパワー消費量 | 10.5のW |
| X2Xリンクおよび入力/出力の電源の内部パワー消費量 | |
| バス | 1.42のW |
| 内部入力/出力 | 0.6 W |
| アクチュエーターによって（抵抗）引き起こされる付加的な電力損失[W] | - |
| 電気分離 | |
| IF1 - IF2 | はい |
| IF1 - IF3 | はい |
| IF1 - IF4 | いいえ |
| IF1 - IF5 | いいえ |
| IF1 - IF6 | はい |
| IF2 - IF4 | はい |
| IF2 - IF5 | はい |
| IF3 - IF4 | はい |
| IF3 - IF5 | はい |
| IF4 - IF5 | いいえ |
| IF4 - IF6 | はい |
| IF5 - IF6 | はい |
| PLC - IF1 | いいえ |
| PLC - IF2 | はい |
| PLC - IF3 | はい |
| PLC - IF4 | いいえ |
| PLC - IF5 | いいえ |
| PLC - IF6 | はい |
| 証明 | |
| セリウム | はい |
| UKCA | はい |
| ATEX | 地帯2、II 3G前nA NC IIA T5のGC IP20、Ta （X20利用者マニュアルを見なさい） FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 産業制御装置 |
| HazLoc | cCSAus 244665 プロセス制御装置 危険な位置のため クラスIの分割2のグループABCD、T5 |
| DNV | 温度:B （0 - 55°C） 湿気:B （100%まで） 振動:B （g） 4 EMC:B （橋および開いたデッキ） |
| LR | ENV1 |
| KR | はい |
| ABS | はい |
| EAC | はい |
| KC | はい |
| 入れられた電圧 | 24 VDC -15%/+20% |
| 入力電流 | 最高。2.2 A |
| ヒューズ | 統合される、取り替えることができない |
| 逆の極性の保護 | はい |
| わずかな出力電力 | 7 W |
| 並列接続 | はい |
| 余分な操作 | はい |
| 入れられた電圧 | 24 VDC -15%/+20% |
| ヒューズ | 必須ライン ヒューズ:最高。10 Aの遅打撃 |
| わずかな出力電圧 | 24 VDC |
| 許された接触の負荷 | 10 A |
| 自動運転表示灯 | 積み過ぎ、作動の状態、モジュールの状態、RS232データ転送 |
| 診断 | |
| RS232データ転送 | はい、LEDの自動運転表示灯を使用して |
| モジュールの操業/間違い | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| 積み過ぎ | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| 電気分離 | |
| 入力/出力の供給-入力/出力の電源 | いいえ |
| CPU/X2Xリンク供給- CPU/X2Xリンク電源 | はい |
| CompactFlashスロット | 1 |
| 実時間時計 | 、決断1 s不揮発性、25°Cの20 PPMの正確さへの-20 |
| FPU | はい |
| プロセッサ | |
| タイプ | Celeron 266 （互換性がある） |
| L2隠し場所 | - |
| データおよびプログラム コードのためのL1隠し場所 | 2x 16のkb |
| 統合された入力/出力プロセッサ | 背景のプロセス入力/出力のデータ点 |
| モジュラー インターフェース スロット | 3 |
| 残留磁気の変数 | 最高。64 kb |
| 最も短い仕事のクラスのサイクル時間 | 800のµs |
| 典型的な命令サイクルの時間 | 0.007のµs |
| データ緩衝 | |
| 電池の監視 | はい |
| リチウム電池 | 少なくとも3年 |
| 標準的な記憶 | |
| RAM | 32 MB SDRAM |
| ユーザーのRAM | 1つのMB SRAM |
| インターフェイスIF1 | |
| タイプ | RS232 |
| 変形 | 12ピン ターミナル ブロックTB12による関係 |
| 移動率 | 最高。115.2 kbit/s |
| インターフェイスIF2 | |
| タイプ | イーサネット |
| 変形 | 保護されたRJ45 |
| ラインの長さ | 最高。2つの場所（区間長）間の100つのm |
| 移動率 | 10/100のMbit/s |
| インターフェイスIF3 | |
| Fieldbus | POWERLINK V1/V2 |
| タイプ | 100BASE-T （ANSI/IEEE 802.3） |
| 変形 | 保護されたRJ45 |
| ラインの長さ | 最高。2つの場所（区間長）間の100つのm |
| 移動率 | 100つのMbit/s |
| インターフェイスIF4 | |
| タイプ | USB 1.1 |
| 変形 | タイプA |
| 最高。出力電流 | 0.5 A |
| インターフェイスIF5 | |
| タイプ | USB 1.1 |
| 変形 | タイプA |
| 最高。出力電流 | 0.5 A |
| インターフェイスIF6 | |
| タイプ | X2Xリンク マスター |
| 量 | 1 |
| オリエンテーションの取付け | |
| 横 | はい |
| 垂直 | はい |
| 海水位の上の設置高度 | |
| 0から2000のm | 限定無し |
| >2000のm | 1 100つのmあたり0.5°Cによる周囲温度の減少 |
| EN 60529ごとの保護のある程度 | IP20 |
| 温度 | |
| 操作 | |
| 横の取付けのオリエンテーション | 55°Cへの0 |
| 縦の取付けのオリエンテーション | 50°Cへの0 |
| 軽減 | - |
| 貯蔵 | -25 70°Cに |
| 輸送 | -25 70°Cに |
| 相対湿度 | |
| 操作 | 5から95%、不凝縮 |
| 貯蔵 | 5から95%、不凝縮 |
| 輸送 | 5から95%、不凝縮 |
| ノート | 順序の適用記憶（CompactFlash）別に 配達に含まれているバックアップ電池 配達で含まれたX20端のカバー プレート（右の） 12ピンX20ターミナル ブロックは配達に含んでいた インタフェース・モジュール スロットは配達に含まれていて覆う |
| 次元 | |
| 幅 | 200のmm |
| 高さ | 99のmm |
| 深さ | 85のmm |
