| 起源の場所: | オーストリア |
| ブランド名: | B&R |
| 証明: | CE |
| モデル番号: | 8BVI0055HWD0.000-1 |
| 最小注文数量: | 1EA |
|---|---|
| 価格: | USD |
| パッケージの詳細: | オリジナル |
| 受渡し時間: | 3～5営業日 |
| 支払条件: | T/T |
| 供給の能力: | 10EA |
| 製品ブランド: | B&R | 製品モデル: | 8BVI0055HWD0.000-1 |
|---|---|---|---|

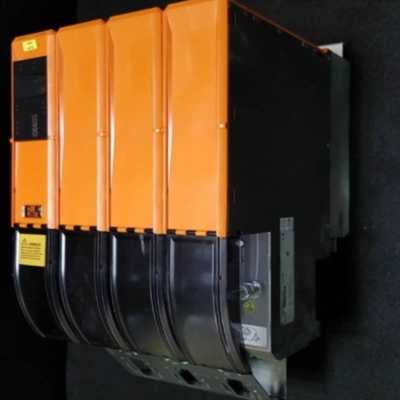

| 製品タイプ: | インバーター モジュール | 認定: | CE |
| DC バス接続: | DC750V | 寸法: | 53×317×263mm |
| 重さ: | 約。 2.9kg | 保証: | 1年 |
| ハイライト: | B&R ACOPOSmulti インバーター モジュール、8BVI0055HWD0.000-1,8BVI0055HWD0.000-1 |
||
| B&R IDコード | 0x20B5 |
| 冷却・取付タイプ | 壁取り付け |
| プラグインモジュール用スロット | 2 |
| 認定 | |
| CE | はい |
| 機能安全 | はい |
| UL | cULus E225616 電力変換装置 |
| EAC | はい |
| KC | はい |
| 電圧 | |
| 公称 | DC750V |
| 連続消費電力 | 11.19kW |
| スイッチング周波数に依存する消費電力 | |
| スイッチング周波数 5kHz | [1.2 * IM² + 2.62 * 私M+100] ワ |
| スイッチング周波数 10kHz | [2.56 * IM² + 2.8 * 私M+200]W |
| スイッチング周波数 20kHz | 【6 ※私はM² - 9.4 * IM+ 430] ワ |
| DC バス容量 | 330μF |
| 変異体 | ACOPOSマルチバックプレーン |
| 入力電圧 | DC25V±1.6% |
| 入力容量 | 23.5μF |
| 最大。消費電力 | 16W+Pスロット1+ Pスロット2+ P24V出力+ P保持ブレーキ |
| 変異体 | ACOPOSマルチバックプレーン |
| 量 | 2 |
| 出力電圧 | |
| DC バス電圧 (UDC）：DC260～315V | DC25V※（UDC/315) |
| DC バス電圧 (UDC）：DC315～800V | DC24V±6% |
| ヒューズ保護 | 250 mA (スローブロー) 電子式、自動リセット |
| 量 | 2 |
| モーター接続あたりの連続電力 | 5.5kW |
| モーター接続ごとの連続電流 | 7.6A効果 |
| スイッチング周波数による連続電流の低減 | |
| スイッチング周波数 5kHz | 削減なし |
| スイッチング周波数 10kHz | 0.22 A/K (43°C から) |
| スイッチング周波数 20kHz | 0.15 A/K (-14°C から) |
| 設置高さに応じた連続電流の減少 | |
| 海抜500mから | 0.76A効果1000mあたり |
| モーター接続あたりのピーク電流 | 18.9A効果 |
| 公称スイッチング周波数 | 5kHz |
| 可能なスイッチング周波数 | 5/10/20kHz |
| IEC TS 60034-25:2004 に基づく接続されたモーターの絶縁応力 | 限界値曲線 A |
| 保護対策 | |
| 過負荷保護 | はい |
| 短絡および地絡保護 | はい |
| 最大。出力周波数 | 598Hz |
| 変異体 | |
| U、V、W、PE | コネクタ |
| シールド接続 | はい |
| 端子接続断面 | |
| 柔軟な細撚線 | |
| ワイヤーエンドスリーブ付き | 0.25～6mm² |
| 承認データ | |
| UL/C-UL-US | 30～10AWG |
| CSA | 28～10AWG |
| シールド接続の端末ケーブル断面寸法 | 12～22mm |
| 最大。スイッチング周波数に応じたモーターラインの長さ | |
| スイッチング周波数 5kHz | 25メートル |
| スイッチング周波数 10kHz | 25メートル |
| スイッチング周波数 20kHz | 10メートル |
| 量 | 2 |
| 出力電圧 | DC24V +5.8% / -0% |
| 連続電流 | 1.1A |
| 最大。内部抵抗 | 0.5Ω |
| 絶滅の可能性 | 約。30V |
| 最大。スイッチング動作あたりの消滅エネルギー | 1.5W |
| 最大。スイッチング周波数 | 0.5Hz |
| 保護対策 | |
| 過負荷および短絡保護 | はい |
| 断線監視 | はい |
| 低電圧監視 | はい |
| 開回路監視の応答しきい値 | 約。0.25A |
| 低電圧監視の応答しきい値 | DC24V +0% / -4% |
| 量 | 4 (軸ごとに 2 つ) |
| 回路 | シンク |
| 電気絶縁 | |
| 入力 - インバータ モジュール | はい |
| 入力 - 入力 | はい |
| 入力電圧 | |
| 公称 | DC24V |
| 最大 | DC30V |
| 公称電圧での入力電流 | 約。30ミリアンペア |
| スイッチング閾値 | |
| 低い | <5V |
| 高い | >15V |
| 公称入力電圧でのスイッチング遅延 | |
| 有効 1 → 0、PWM オフ | 最大。20.5ミリ秒 |
| イネーブル 0 → 1、PWM の準備完了 | 最大。100μs |
| 接地電位と比較した変調 | 最大。±38V |
| OSSD 信号接続 | 許可 最大。テストパルス長: 500 µs |
| 量 | 2 |
| 回路 | シンク |
| 電気絶縁 | |
| 入力 - インバータ モジュール | はい |
| 入力 - 入力 | はい |
| 入力電圧 | |
| 公称 | DC24V |
| 最大 | DC30V |
| スイッチング閾値 | |
| 低い | <5 V |
| 高い | >15V |
| 公称電圧での入力電流 | 約。10ミリアンペア |
| スイッチング遅延 | |
| 立ち上がりエッジ | 52 µs ±0.5 µs (デジタルフィルタ) |
| 立ち下がりエッジ | 53 µs ±0.5 µs (デジタルフィルタ) |
| 接地電位と比較した変調 | 最大。±38V |
| 放電容量 | 0.2μF |
| 許容される取り付け方向 | |
| 垂直に吊るす | はい |
| 水平、上向き | はい |
| 水平に立つ | いいえ |
| 設置標高 海抜 | |
| 公称 | 0～500m |
| 最大 | 4000メートル |
| EN 61800-5-1 による汚染度 | 2 (非導電性汚染) |
| EN 61800-5-1 による過電圧カテゴリ | Ⅲ |
| EN 60529 による保護等級 | IP20 |
| 温度 | |
| 手術 | |
| 公称 | 5～40℃ |
| 最大 | 55℃ |
| 保管所 | -25～55℃ |
| 輸送 | -25～70℃ |
| 相対湿度 | |
| 手術 | 5～85% |
| 保管所 | 5～95% |
| 輸送 | 最大。40℃で95% |
| 寸法 | |
| 幅 | 53mm |
| 身長 | 317mm |
| 深さ | |
| 壁取り付け | 263mm |
| 重さ | 約。2.9kg |
| モジュール幅 | 1 |
