| 起源の場所: | オーストリア |
| ブランド名: | B&R |
| 証明: | CE |
| モデル番号: | X20DS1319 |
| 最小注文数量: | 1EA |
|---|---|
| 価格: | USD |
| パッケージの詳細: | オリジナル |
| 受渡し時間: | 3～5営業日 |
| 支払条件: | T/T |
| 供給の能力: | 10EA |
| 製品ブランド: | B&R | 製品モデル: | X20DS1319 |
|---|---|---|---|
| 製品タイプ: | I/O モジュール | IDコード: | 0x2547 |
| 認定: | CE | デジタル入力: | DC24V |
| 保護: | IP20 | 保証: | 1年 |
| ハイライト: | X20DS1319 B&R X20 システム、B&R X20 システム I/O モジュール,B&R X20 SYSTEM I/O Module |
||

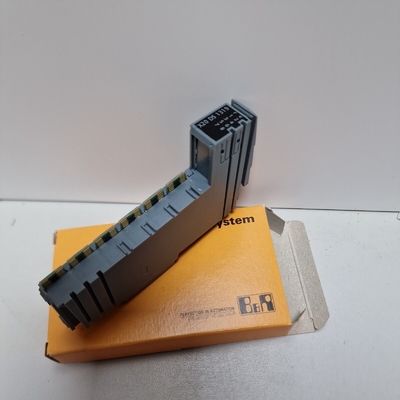

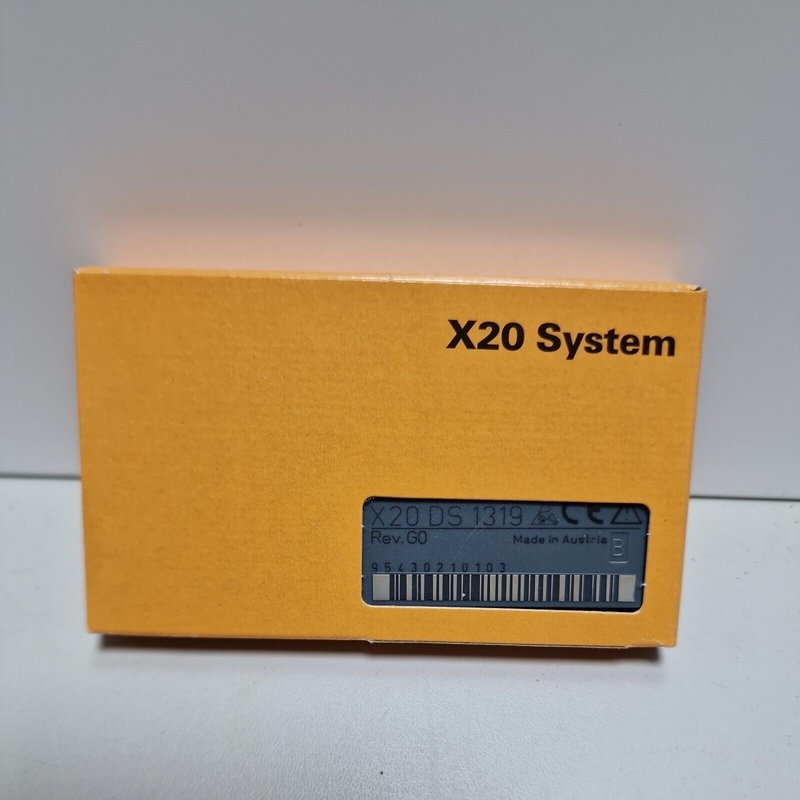

X20DS1319
このモジュールは、多機能デジタル信号プロセッサ モジュールです。デジタル信号処理またはデジタル信号生成を含むさまざまなタスクに非常に柔軟に使用できます。2 つの主要なアプリケーション例には、パルスおよび方向信号によるステッパー出力ステージの制御、またはエンコーダー エミュレーションとしての使用が含まれます。このアプリケーションでは、たとえば、速度追従機能を備えた周波数インバータまたはサーボ軸は、実際のまたは仮想のマスター軸に追従できます。
追加の重要な機能は、モジュールの統合されたタイムスタンプ機能です。たとえば、エンコーダ エミュレーション中のバス サイクル時間とは実質的に無関係に、カウンタ ランプ曲線を生成できます。目標カウンタ値と到達すべき瞬間のみが転送されます。モジュールは、対応するカウンター値を適切なタイミングで、正確にマイクロ秒の分解能で、バス クロックとは無関係に自動的に生成します。
| I/O モジュール | 4 つのデジタル入力チャネル、入力または出力として構成可能な 4 つのデジタル チャネル、1 つのユニバーサル カウンタ ペア (2 つのイベント カウンタ、AB カウンタまたはアップ/ダウン カウンタ)、最大 2 つの基準パルスを備えた直線運動発生器 (A/B、方向/周波数) 、SSIアブソリュートエンコーダ、μs分解能の入力エッジの相対または絶対モーメント、タイムトリガーI/O、I/Oオーバーサンプリング |
| B&R IDコード | 0x2547 |
| ステータスインジケーター | チャネルごとの I/O 機能、動作状態、モジュール ステータス |
| 診断 | |
| モジュールの実行/エラー | はい、LEDステータスインジケータとソフトウェアを使用 |
| 出力 | はい、LEDステータスインジケータを使用 |
| 消費電力 | |
| バス | 0.01W |
| 内部入出力 | 1.5W |
| アクチュエータ (抵抗) によって引き起こされる追加の消費電力 [W] | - |
| 信号線の種類 | すべての信号線にシールド線を使用する必要があります。 |
| 認定 | |
| CE | はい |
| UKCA | はい |
| ATEX | ゾーン 2、II 3G Ex nA nC IIA T5 Gc IP20、Ta (X20 ユーザーズマニュアルを参照) FTZU 09 ATEX 0083X |
| UL | cULus E115267 産業用制御機器 |
| ハズロック | cCSAus 244665 プロセス制御機器 危険場所用 クラス I、ディビジョン 2、グループ ABCD、T5 |
| DNV | 温度：B(0～55℃) 湿度:B(最大 100%) 振動：B(4g) EMC:B（ブリッジとオープンデッキ） |
| LR | ENV1 |
| 韓国語 | はい |
| ABS | はい |
| EAC | はい |
| KC | はい |
| 量 | 1 |
| エンコーダ出力 | 24 V、非対称 (A/B、方向/周波数) |
| カウンターサイズ | 16/32 ビット |
| 量 | 4 + 4、ソフトウェアを使用して入力または出力として構成 |
| 公称電圧 | DC24V |
| 入力電圧 | DC24V -15% / +20% |
| 24 VDC での入力電流 | 約。1.3ミリアンペア |
| 入力回路 | シンク |
| 入力フィルタ | |
| ハードウェア | ≤2マイクロ秒 |
| ソフトウェア | - |
| 入力抵抗 | 18.4kΩ |
| 追加機能 | SSIアブソリュートエンコーダ、ユニバーサルカウンタペア、ユニバーサルカウンタペアのラッチ機能 |
| 入力周波数 | 100kHz |
| スイッチング閾値 | |
| 低い | <5 VDC |
| 高い | >15 VDC |
| エンコーダ電源の過負荷特性 | 短絡防止、過負荷防止 |
| チャネルとバス間の絶縁電圧 | 500V効果 |
| 量 | 1 |
| カウンターサイズ | エンコーダーに応じて最大 32 ビット |
| 最大。転送速度 | 125キロビット/秒 |
| エンコーダ電源 | モジュール内部、最大。600ミリアンペア |
| 公称電圧 | 24V、非対称 |
| 量 | 1 |
| 動作モード | 2x イベント カウンター、アップ/ダウン カウンター、AB カウンター |
| エンコーダ入力 | 24V、非対称 |
| カウンターサイズ | 16/32 ビット |
| 入力周波数 | 最大。100kHz |
| 評価 | |
| ABカウンター | 4倍 |
| イベントカウンター | 2倍 |
| アップダウンカウンター | 2倍 |
| 信号形態 | 方形波パルス |
| エンコーダ電源 | モジュール内部、最大。600ミリアンペア |
| 量 | 最大 4、ソフトウェアを使用して入力または出力として構成 |
| 変異体 | プッシュ/プル/プッシュ-プル |
| 公称電圧 | DC24V |
| スイッチング電圧 | DC24V -15% / +20% |
| 公称出力電流 | 0.1A |
| 総公称電流 | 0.4A |
| 出力回路 | シンクおよび/またはソース |
| 出力保護 | 過電流または短絡が発生した場合のサーマル シャットダウン、誘導性負荷の切り替えに対する統合保護 |
| 診断ステータス | 出力監視 |
| 出力オフ時の漏れ電流 | 最大。25μA |
| 残留電圧 | 公称電流 0.1 A で <0.9 V |
| ピーク短絡電流 | <10A |
| 過負荷シャットダウンまたは短絡シャットダウンの場合にスイッチオン | 約。10 ms (モジュール温度による) |
| スイッチング遅延 | |
| 0 → 1 | <2 マイクロ秒 |
| 1 → 0 | <2 マイクロ秒 |
| スイッチング周波数 | |
| 抵抗負荷 | 最大。125kHz |
| 誘導負荷 | 「誘導負荷の切り替え」のセクションを参照してください。 |
| 誘導性負荷をオフにするときの制動電圧 | スイッチング電圧 + 0.6 VDC |
| 追加機能 | SSIアブソリュートエンコーダ、直線運動発生器のクロック |
| 電気絶縁 |
バスから分離されたチャネル
チャネルがチャネルから分離されていない
|
| 取付姿勢 | |
| 水平 | はい |
| 垂直 | はい |
| 設置標高 海抜 | |
| 0～2000m | 制限なし |
| >2000メートル | 周囲温度が100mあたり0.5℃低下 |
| EN 60529 による保護等級 | IP20 |
| 温度 | |
| 手術 | |
| 水平取付姿勢 | -25～60℃ |
| 垂直取り付け方向 | -25～50℃ |
| ディレーティング | - |
| 保管所 | -40～85℃ |
| 輸送 | -40～85℃ |
| 相対湿度 | |
| 手術 | 5～95%、結露なきこと |
| 保管所 | 5～95%、結露なきこと |
| 輸送 | 5～95%、結露なきこと |
| ノート | 1x 端子ブロック X20TB12 を別途注文してください。 1x バスモジュール X20BM11 を別途注文してください。 |
| ピッチ | 12.5+0.2んん |
