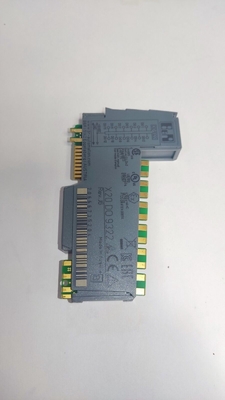

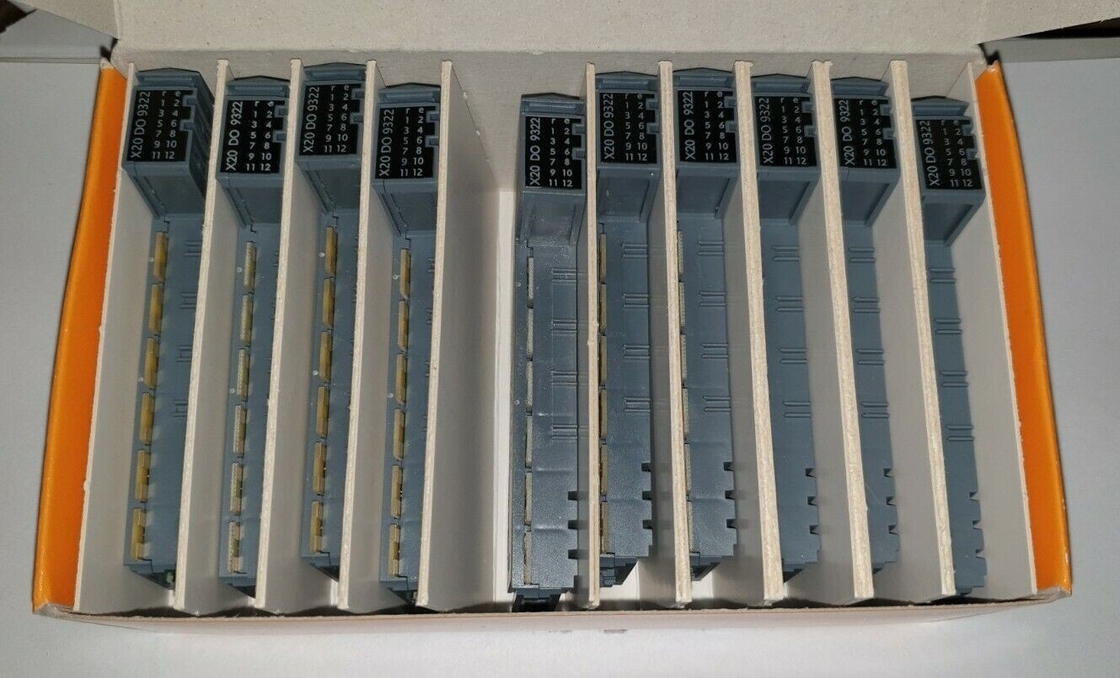

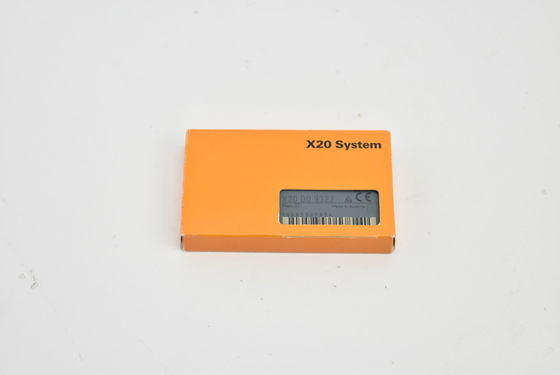

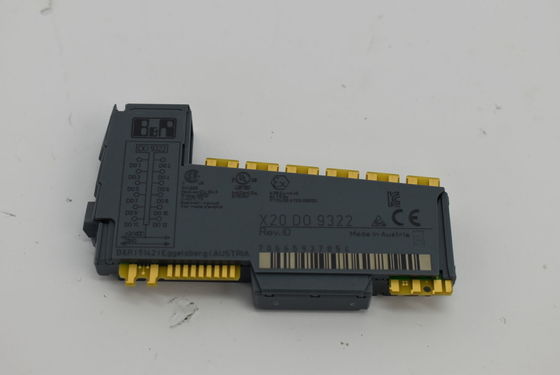

X20DO9322 B&R X20入力/出力モジュール12のデジタル出力1ワイヤー関係のための24 VDC

X20DO9322 B&R X20入力/出力モジュール12のデジタル出力1ワイヤー関係のための24 VDC

  • X20DO9322 B&R X20入力/出力モジュール12のデジタル出力1ワイヤー関係のための24 VDC
  • X20DO9322 B&R X20入力/出力モジュール12のデジタル出力1ワイヤー関係のための24 VDC
  • X20DO9322 B&R X20入力/出力モジュール12のデジタル出力1ワイヤー関係のための24 VDC
  • X20DO9322 B&R X20入力/出力モジュール12のデジタル出力1ワイヤー関係のための24 VDC
X20DO9322 B&R X20入力/出力モジュール12のデジタル出力1ワイヤー関係のための24 VDC
商品の詳細:
起源の場所: オーストリア
ブランド名: B&R
証明: CE
モデル番号: X20DO9322
お支払配送条件:
最小注文数量: 1EA
価格: USD
パッケージの詳細: 原物
受渡し時間: 3-5日
支払条件: T/T
供給の能力: 10EA
連絡先
詳細製品概要
製品ブランド: 白黒 製品モデル: X20DO9322
製品タイプ: 入力/出力モジュール 識別コード: 0x1B9A
バス: 0.26W 内部入出力: 1.15W
接続タイプ: 接続タイプ 保証: 1年
ハイライト:

X20DO9322 B&R X20 I/O モジュール、24 VDC B&R X20 I/O モジュール

,

24 VDC B&R X20 I/O Module

X20DO9322 B&R X20 I/O モジュール 12 デジタル出力 24 VDC 1-Wire 接続用

X20DO9322 B&R X20入力/出力モジュール12のデジタル出力1ワイヤー関係のための24 VDC 0




資料番号:
X20DO9322
説明:
  • 12個のデジタル出力
  • ソース接続
  • 単線接続
  • 統合出力保護

モジュールには、1 ワイヤ接続用の 12 の出力が装備されています。モジュールはソース出力用に設計されています配線。



簡単な説明
I/O モジュール 12 個のデジタル出力 単線接続用の 24 VDC
一般情報
B&R IDコード 0x1B9A
ステータスインジケーター チャネルごとの I/O 機能、動作状態、モジュール ステータス
診断
モジュールの実行/エラー はい、LEDステータスインジケータとソフトウェアを使用
出力 あり、LED ステータス インジケータとソフトウェアを使用 (出力エラー ステータス)
消費電力
バス 0.26W
内部入出力 1.15W
アクチュエータ (抵抗) によって引き起こされる追加の消費電力 [W] +0.63
認定
CE はい
UKCA はい
ATEX ゾーン 2、II 3G Ex nA nC IIA T5 Gc
IP20、Ta (X20 ユーザーズマニュアルを参照)
FTZU 09 ATEX 0083X
UL cULus E115267
産業用制御機器
ハズロック cCSAus 244665
プロセス制御機器
危険場所用
クラス I、ディビジョン 2、グループ ABCD、T5
DNV 温度:B(0~55℃)
湿度:B(最大 100%)
振動:B(4g)
EMC:B(ブリッジとオープンデッキ)
LR ENV1
韓国語 はい
ABS はい
EAC はい
KC はい
デジタル出力
変異体 電流ソースFET
公称電圧 DC24V
スイッチング電圧 DC24V -15% / +20%
公称出力電流 0.5A
総公称電流 6A
接続タイプ 単線接続
出力回路 ソース
出力保護 過電流または短絡の場合のサーマルシャットダウン (「短絡ピーク電流」の値を参照)
誘導性負荷を切り替えるための内部フリーホイール ダイオード (セクション「誘導性負荷の切り替え」を参照)
診断ステータス 10 ms 遅延の出力モニタリング
出力オフ時の漏れ電流 5μA
RDS(オン) 210mΩ
ピーク短絡電流 <12A
過負荷シャットダウンまたは短絡シャットダウンの場合にスイッチオン 約。10 ms (モジュール温度による)
スイッチング遅延
0 → 1 <300 マイクロ秒
1 → 0 <300 マイクロ秒
スイッチング周波数
抵抗負荷 最大。500Hz
誘導負荷 「誘導負荷の切り替え」のセクションを参照してください。
誘導性負荷をオフにするときの制動電圧 典型的なDC50V
チャネルとバス間の絶縁電圧 500V効果
電気特性
電気絶縁 バスから分離されたチャネル
チャネルおよび I/O 電源から絶縁されていないチャネル
操作条件
取付姿勢
水平 はい
垂直 はい
設置標高 海抜
0~2000m 制限なし
>2000メートル 周囲温度が100mあたり0.5℃低下
EN 60529 による保護等級 IP20
周囲条件
温度
手術
水平取付姿勢 -25~60℃
垂直取り付け方向 -25~50℃
ディレーティング 「ディレーティング」のセクションを参照してください。
保管所 -40~85℃
輸送 -40~85℃
相対湿度
手術 5~95%、結露なきこと
保管所 5~95%、結露なきこと
輸送 5~95%、結露なきこと
機械的性質
ノート 1x 端子ブロック X20TB12 を別途注文してください。
1x バスモジュール X20BM11 を別途注文してください。
ピッチ 12.5+0.2んん
