| 起源の場所: | オーストリア |
| ブランド名: | B&R |
| 証明: | CE |

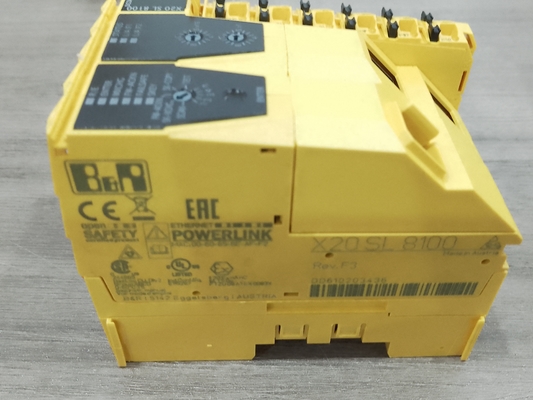

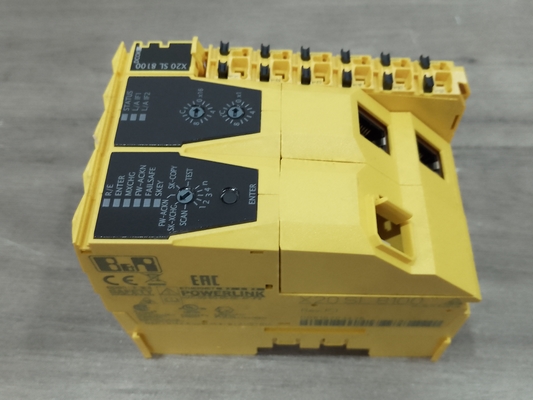

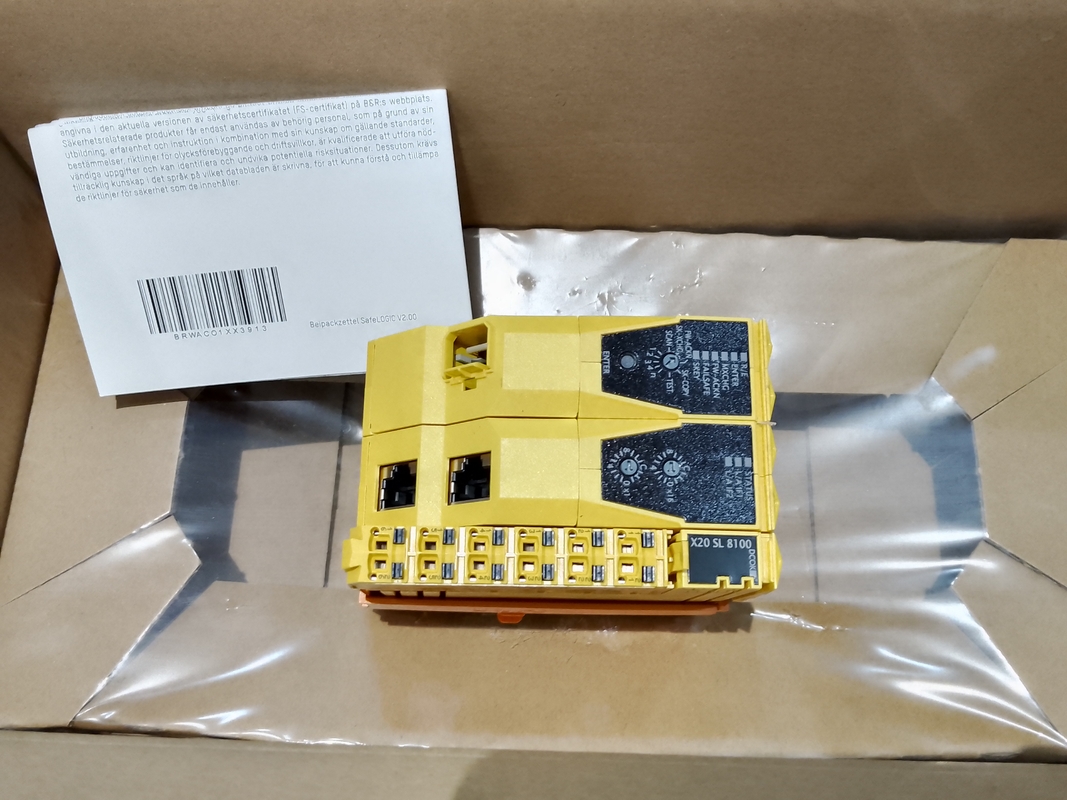

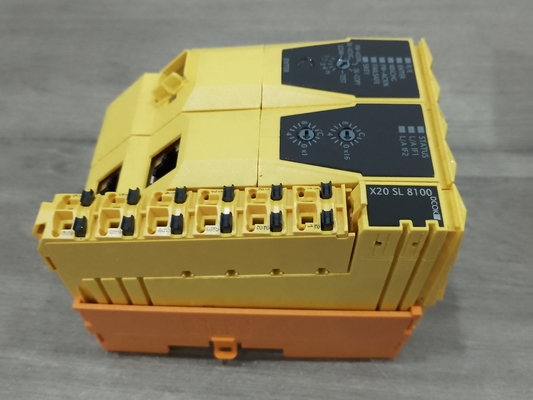

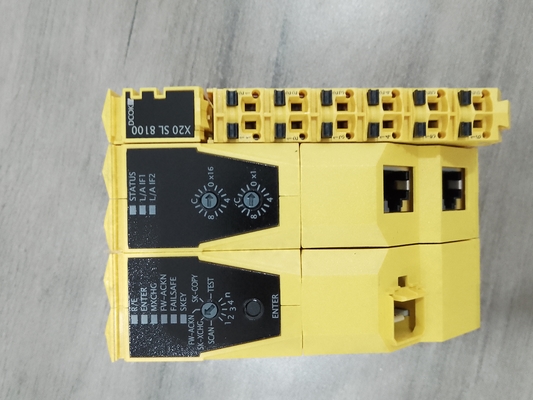

| モデル番号: | X20SL8100 |
| 最小注文数量: | 1EA |
|---|---|
| 価格: | USD |
| パッケージの詳細: | 原物 |
| 受渡し時間: | 2-3仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 10EA |
| 製品ブランド: | B&R | 製品モデル: | X20SL8100 |
|---|---|---|---|
| 製品タイプ: | CPUモジュール | 入力電圧: | DC24V |
| 梱包: | オリジナル | 保証: | 1年 |
| 寸法: | 62.5+0.2*99*75 mm | 重さ: | 190g |
| ハイライト: | X20SL8100 B&R X20 システム、B&R X20 システム CPU モジュール,B&R X20 SYSTEM CPU Module |
||
このモジュールには、SafeDESIGNER で設計されたアプリケーションを安全に実行できる SafeLOGIC 機能が装備されています。このモジュールは、PL e または SIL 3 までの安全関連アプリケーションで使用できます。
さらに、このモジュールは、アプリケーションに関係するすべてのモジュールの安全関連の通信を調整します。このコンテキストでは、モジュールはこれらのモジュールの構成も監視し、必要に応じてモジュールへの自律的なパラメーターのダウンロードを実行します。これにより、モジュールの交換とサービスを含むすべてのシナリオで、安全性の観点からネットワーク内の一貫した正しいモジュール構成が保証されます。これらのサービスは、SafeLOGIC コントローラによって実行されます。
| インターフェース | パワーリンク |
| システムモジュール | CPU |
| B&R IDコード | 0xDD61 |
| システム要求 | |
| オートメーション スタジオ | 4.0.16 以降 |
| 自動化ランタイム | V3.08以降（AsSafetyライブラリF4.06以降） |
| セーフデザイナー | 3.1.0以降 |
| 安全リリース | 1.7以降 |
| mapp テクノロジーパッケージ | mapp Safety 5.7.0 以降 |
| 冷却 | ファンレス |
| ステータスインジケーター | CPU機能、POWERLINK、SafeKEY |
| 診断 | |
| CPU機能 | はい、LEDステータスインジケータを使用 |
| パワーリンク | はい、LEDステータスインジケータを使用 |
| セーフキー | はい、LEDステータスインジケータを使用 |
| 消費電力 | 4.3W |
| アクチュエータ (抵抗) によって引き起こされる追加の消費電力 [W] | - |
| 認定 | |
| CE | はい |
| UKCA | はい |
| 機能安全 | cULus FSPC E361559 エネルギーおよび産業システム 機能安全認証済み ANSI UL 1998:2013 |
| 機能安全 | IEC 61508:2010、SIL 3 EN 62061:2005/A2:2015、SIL 3 EN ISO 13849-1:2015、Cat.4 / PL e IEC 61511:2004、SIL 3 |
| 機能安全 | EN 50156-1:2004 |
| ATEX | ゾーン 2、II 3G Ex nA nC IIA T5 Gc IP20、Ta (X20 ユーザーズマニュアルを参照) FTZU 09 ATEX 0083X |
| UL | cULus E115267 産業用制御機器 |
| ハズロック | cCSAus 244665 プロセス制御機器 危険場所用 クラス I、ディビジョン 2、グループ ABCD、T5 |
| DNV | 温度：あ(0～45℃) 湿度:B(最大 100%) 振動：あ(0.7g) EMC:B（ブリッジとオープンデッキ） |
| LR | ENV1 |
| 韓国語 | はい |
| ABS | はい |
| EAC | はい |
| EN ISO 13849-1:2015 | |
| カテゴリー | ネコ。4 |
| PL | PL e |
| DC | >94% |
| MTTFD | 2500年 |
| ミッションタイム | 最大。20年 |
| IEC 61508:2010、 IEC 61511:2004、 EN 62061:2013 |
|
| シルCL | シル3 |
| SFF | >90% |
| PFH / PFHd | |
| モジュール | <1*10-10 |
| openSAFETY ワイヤード | 無視できる |
| openSAFETY ワイヤレス | <1*10-14* 1 時間あたりの openSAFETY パケット数 |
| PFD | <2*10-5 |
| 証明試験間隔 (PT) | 20年 |
| お互いのコミュニケーション | はい |
| 安全な試運転オプションのサポート | |
| ブール | 512 |
| INT | 64 |
| UINT | 64 |
| 薄暗い | 64 |
| UDINT | 64 |
| セーフモーションのサポート | はい、SafeKEY で利用可能なオペレーティング ライセンスの数によって異なります |
| 最大。セーフモーション軸の数 | 70、使用するモジュールのデータ幅に依存 |
| タイミング精度 | 時間 * 0.05 + 安全アプリケーションのサイクル時間 |
| 最短のタスク クラス サイクル タイム | 1ミリ秒 |
| 最大。SafeNODE の数 | 100 (SafeKEY で使用可能なオペレーティング ライセンスの数によって異なります) |
| 最大。POWERLINK 制御ノードの数 | 50 |
| CPU と SafeLOGIC コントローラ間のデータ交換 | |
| 最大。各方向の合計データ幅 | 512バイト |
| 最大。各方向のデータ ポイント数 | |
| ブール | 1024 |
| INT | 128 |
| UINT | 128 |
| 薄暗い | 64 |
| UINT | 64 |
| SafeDOMAIN と SafeDOMAIN 間のデータ交換 | |
| SafeDOMAIN の管理として使用 | はい、mapp Safety 5.10.0 およびハードウェア アップグレード 2.2.1.0 以降 |
| 接続された SafeDOMAIN として使用 | はい、mapp Safety 5.10.0 およびハードウェア アップグレード 2.2.1.0 以降 |
| 最大。各方向の合計データ幅 | 64バイト |
| 最大。各方向のデータ ポイントの総数 | 16 |
| 最大。各方向のデータ ポイント数 | |
| ブール | 128 |
| INT | 16 |
| UINT | 16 |
| 薄暗い | 16 |
| UDINT | 16 |
| 最大。リンクされた数 SafeDOMAIN の管理 | mapp Safety 5.10.0 以降およびハードウェア アップグレード 2.2.1.0: 10 |
| 最大。SafeDESIGNER 情報ウィンドウのエントリに使用できるリソース | |
| FB インスタンス | 4096 |
| マーカーメモリー | 262,144 バイト |
| スタックメモリ | 32,768 バイト |
| 安全な入力データのメモリ | 6144バイト |
| 安全な出力データのメモリ | 2048 バイト |
| 標準入力データ用メモリ | 1024 バイト |
| 標準出力データ用メモリ | 1024 バイト |
| マーカー数 | 16,382 |
| 追加の SafeDESIGNER 制限値 | |
| 最大。ファンクションブロックの種類数 | 512 |
| 最大。力変数の数 | 64 |
| 最大。変数ステータスを持つ変数の数 | 1023 |
| 入力電圧 | DC24V -15% / +20% |
| 入力電流 | 最大。0.25A |
| ヒューズ | - |
| 逆極性保護 | はい |
| フィールドバス | POWERLINK 制御ノード |
| タイプ | タイプ 3 |
| 変異体 | 2x シールド付き RJ45 ポート (ハブ) |
| 線の長さ | 最大。2ノード間100m（セグメント長） |
| 転送速度 | 100 メガビット/秒 |
| 移行 | |
| 物理層 | 100BASE-TX |
| 半二重 | はい |
| 全二重 | いいえ |
| オートネゴシエーション | はい |
| 自動MDI/MDIX | はい |
| 最小。サイクルタイム | |
| フィールドバス | 200μs |
| 取付姿勢 | |
| 水平 | はい |
| 垂直 | はい |
| 設置標高 海抜 | 0～2000m、制限なし |
| EN 60529 による保護等級 | IP20 |
| 温度 | |
| 手術 | |
| 水平取付姿勢 | 0～60℃ |
| 垂直取り付け方向 | 0～45℃ |
| ディレーティング | - |
| 保管所 | -40～85℃ |
| 輸送 | -40～85℃ |
| 相対湿度 | |
| 手術 | 5～95%、結露なきこと |
| 保管所 | 5～95%、結露なきこと |
| 輸送 | 5～95%、結露なきこと |
| ノート | X20MK コンフィギュレータを使用して、SafeKEY および SafeLOGIC の一連の機能を注文します。 X20 エンド カバー プレート (右) を同梱 12 ピン X20 端子台、安全キー付き、同梱 SafeKEY カバー同梱 |
| 寸法 | |
| 幅 | 62.5+0.2んん |
| 身長 | 99mm |
| 深さ | 75mm |
| 重さ | 190g |
