| 起源の場所: | オーストリア |
| ブランド名: | B&R |
| 証明: | COC |
| モデル番号: | X20SI4100 |
| 最小注文数量: | 1EA |
|---|---|
| 価格: | USD |
| 受渡し時間: | 3-5幾日 |
| 支払条件: | T/T |
| 供給の能力: | 10EA |
| 製品名: | B&R | プロダクト モデル: | X20SI4100 |
|---|---|---|---|
| 製品タイプ: | 入力/出力モジュール | 識別コード: | 0x1DBD |
| 機能: | モジュールの機能性 | 内部入力/出力: | 1.25のW |
| 電圧範囲: | 24 VDC -15%/+20% | 保証: | 1年 |
| ハイライト: | X20SI4100 B&R X20 PLC,B&R X20 PLC 24VDC,4パルス出力機構B&RのオートメーションPlc |
||

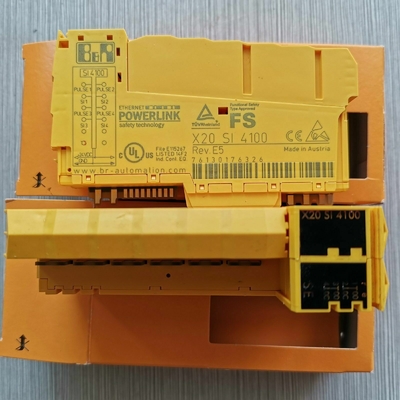

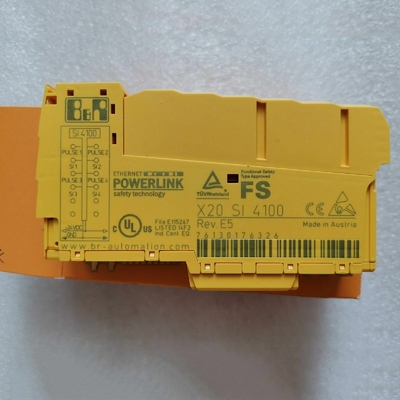

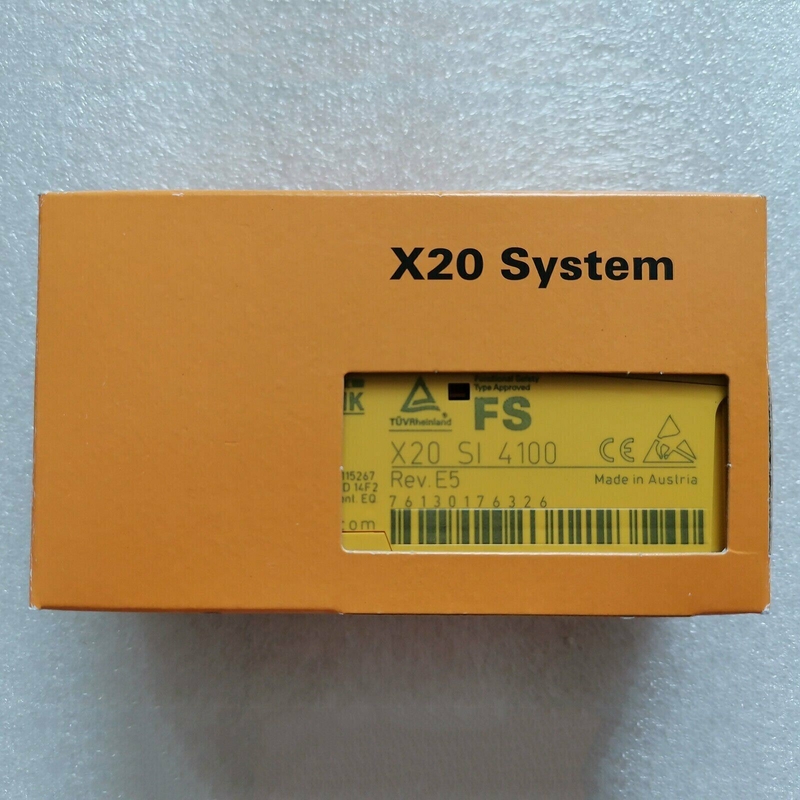

X20SI4100
このモジュールは4つの安全なデジタル入力が装備されている。それは24 VDCのわずかな電圧のために設計されている。
モジュールがPL eかSIL 3.までsafety-related適用のさまざまなディジタル信号を読むのに使用することができる。
モジュールはswitch-onおよびスイッチ行動のためにそれぞれ構成可能であるフィルターが装備されている。モジュールはまたセンサー ラインを診断するためにパルス信号を提供する。
このモジュールはX20 12ピン ターミナル ブロックのために設計されている。
| 入力/出力モジュール | 4安全なタイプ デジタル入力、4パルス出力機構、24 VDC |
| B&Rの識別コード | 0x1DBD |
| システム要件 | |
| オートメーションのスタジオ | 3.0.71またはあとで |
| オートメーションのランタイム | 2.95またはあとで |
| SafeDESIGNER | 2.58またはあとで |
| 安全解放 | 1.1またはあとで |
| mappの技術のパッケージ | mappの安全5.7.0またはあとで |
| 自動運転表示灯 | チャネル、作動状態、モジュールの状態ごとの入力/出力機能 |
| 診断 | |
| モジュールの操業/間違い | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| 入力 | はい、LEDの自動運転表示灯およびソフトウェアを使用して |
| 停電モード | |
| 規模 | モジュール |
| 機能 | モジュールの機能性 |
| 独立方式 | いいえ |
| 最高。入力/出力のサイクル時間 | 800のµs |
| パワー消費量 | |
| バス | 0.32 W |
| 内部入力/出力 | 1.25のW |
| アクチュエーターによって（抵抗）引き起こされる付加的な電力損失[W] | 0.6 |
| 電気分離 | |
| チャネル-バス | はい |
| チャネル-チャネル | いいえ |
| 証明 | |
| セリウム | はい |
| 機能安全 | cULus FSPC E361559 エネルギーおよびインダストリアル・システム 機能安全のために証明される ANSI ULの1998:2013 |
| 機能安全 | IECの61508:2010、SIL 3 ENの62061:2013、SIL 3 EN ISOの13849-1:2015、猫。4/PL e IECの61511:2004、SIL 3 |
| 機能安全 | ENの50156-1:2004 |
| ATEX | 地帯2、II 3G前nA NC IIA T5のGC IP20、Ta （X20利用者マニュアルを見なさい） FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 産業制御装置 |
| HazLoc | cCSAus 244665 プロセス制御装置 危険な位置のため クラスIの分割2のグループABCD、T5 |
| DNV | 温度:（0 - 45°C） 湿気:B （100%まで） 振動:（0.7 g） EMC:B （橋および開いたデッキ） |
| LR | ENV1 |
| KR | はい |
| ABS | はい |
| EAC | はい |
| KC | はい |
| EN ISOの13849-1:2015 | |
| 部門 | 猫。個々の入力チャネルを使用した場合3、 猫。入力チャネルの組（例えばSI1およびSI2）または2つ以上の入力チャネルを使用した場合4 |
| PL | PL e |
| DC | >94% |
| MTTFD | 2500年 |
| 使命時間 | 最高。20年 |
| IECの61508:2010、 IECの61511:2004、 ENの62061:2013 |
|
| SILのCL | SIL 3 |
| SFF | >90% |
| PFH/PFHd | |
| チャネルごと | <1>-10 |
| ワイヤーで縛られるopenSAFETY | 僅か |
| openSAFETYの無線電信 | <1>1時間あたりのopenSAFETYの包みの-14*数 |
| PFD | <2>-5 |
| 証拠テスト間隔（PT） | 20年 |
| わずかな電圧 | 24 VDC |
| 電圧範囲 | 24 VDC -15%/+20% |
| 統合された保護 | 逆の極性の保護 |
| 量 | 4 |
| 変形 | タイプA |
| わずかな電圧 | 24 VDC |
| EN 61131-2ごとの入れられた特徴 | タイプ1 |
| 入れられたフィルター | |
| ハードウェア | ≤150 μs |
| ソフトウェア | 0および500氏間で構成可能 |
| 入力回路 | 流し |
| 入れられた電圧 | 24 VDC -15%/+20% |
| 24 VDCの入力電流 | Min.最高への2 mA。4.59 mA。ハードウェア修正J0および後で:Min.最高への2 mA。3.28 mA。 |
| 入力抵抗 | kΩ Min. 5.23の、ハードウェア修正J0および後で:kΩ Min. 7.33の |
| エラー検出の時間 | 100氏 |
| チャネルとバス間の絶縁材の電圧 | 500ボルトeff |
| 転換の境界 | |
| 低速 | <5 VDC=""> |
| 高い | >15 VDC |
| 信号の源（パルス出力機構か外部信号）および入力間のラインの長さ | 最高。保護されていないラインとの60のm 最高。保護されたラインとの400のm |
| 量 | 4 |
| 変形 | プッシュ プル |
| わずかな出力電流 | 100つのmA、ハードウェア修正J0および後で:50 mA |
| 出力保護 | 積み過ぎまたは短絡の場合のすべてのチャネルの熱操業停止、 ハードウェア修正J0および後で:積み過ぎまたは短絡の場合の個々のチャネルの操業停止 |
| ピーク短絡の流れ | 300 mA、ハードウェア修正J0および後で:15のµsのための25 A |
| 現在をショートさせなさい | 100 mAeff |
| 出力が転換する時現在の漏出 | 0.1 mA |
| RDS （） | 60 Ω |
| 転換の電圧 | Rによる電圧低下引く入力/出力の電源DS （） |
| 総わずかな流れ | 400 mA、ハードウェア修正J0および後で:200 mA |
| オリエンテーションの取付け | |
| 横 | はい |
| 垂直 | はい |
| 海水位の上の設置高度 | 0から2000のmの限定無し |
| EN 60529ごとの保護のある程度 | IP20 |
| 温度 | |
| 操作 | |
| 横の取付けのオリエンテーション | 60°Cへの0 |
| 縦の取付けのオリエンテーション | 50°Cへの0 |
| 軽減 | セクションを「軽減することを」見なさい。 |
| 貯蔵 | -40 85°Cに |
| 輸送 | -40 85°Cに |
| 相対湿度 | |
| 操作 | 5から95%、不凝縮 |
| 貯蔵 | 5から95%、不凝縮 |
| 輸送 | 5から95%、不凝縮 |
| ノート | 順序1xはターミナル ブロックを別に安全調整した。 順序1xはバス モジュールを別に安全調整した。 |
| ピッチ | 25+0.2mm |
