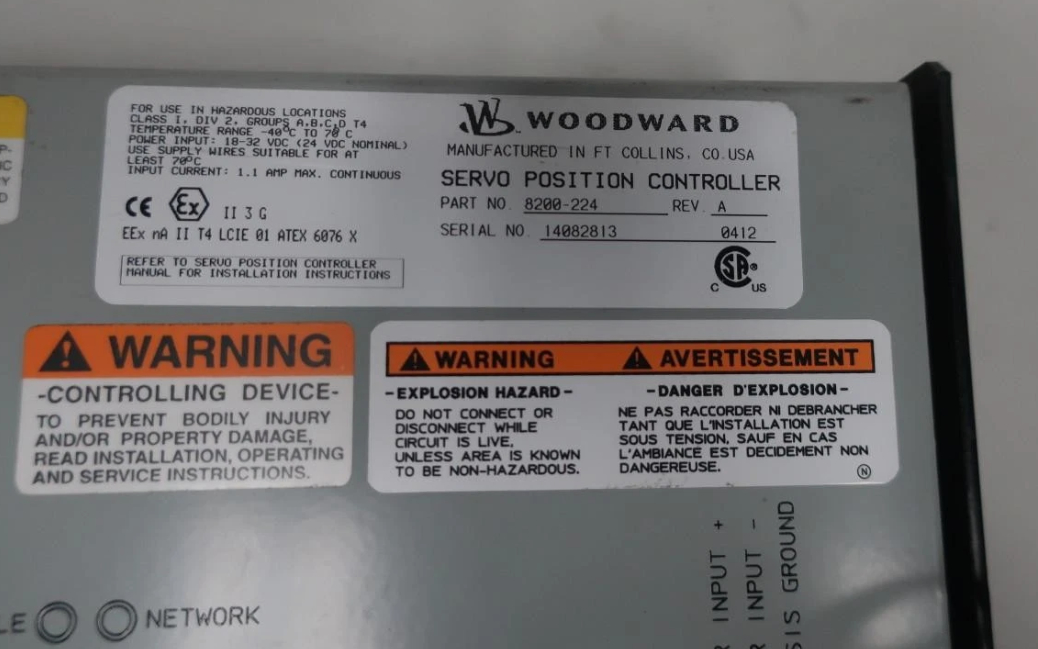

8200-224ウッドワードサーボポジションコントローラー

8200-224 Woodward サーボ位置コントローラ

製品詳細:

追加情報:

説明:

8200-226は、SPC (サーボ位置コントローラ) の最新モデルです。8200-224および8200-225モデルを置き換えます。SPCは、制御装置から受信した位置要求信号に基づいて、油圧または空圧アクチュエータを位置決めします。SPCは、単一または二重位置フィードバックデバイスを使用して、単一コイルアクチュエータを位置決めします。位置要求信号は、DeviceNet、4–20 mA、またはその両方を介してSPCに送信できます。パーソナルコンピュータ（PC）で実行されるソフトウェアプログラムにより、ユーザーはSPCを簡単に設定および調整できます。

SPCサービスツールは、SPCの設定、調整、較正、監視、およびトラブルシューティングに使用されます。サービスツールはPC上で実行され、シリアル接続を介してSPCと通信します。シリアルポートコネクタは9ピンサブDソケットで、ストレートケーブルを使用してPCに接続します。Woodwardは、9ピンシリアルコネクタのない新しいコンピューターに必要な場合に、USB-9ピンシリアルアダプターキットを提供しています（P/N 8928-463）。

このキットには、USBアダプター、ソフトウェア、および1.8 m（6 ft）のシリアルケーブルが含まれています。（SPCサービスツールのインストール手順については、第4章を参照してください。）SPCは、SPCサービスツールの設定ファイルエディターを使用してファイルを作成し、それをSPCにロードすることによって設定されます。SPCサービスツールは、既存の設定をSPCから設定ファイルエディターに読み込むこともできます。

SPCをアクチュエータに初めて接続する際には、アクチュエータの位置フィードバックトランスデューサに対して較正する必要があります。ユーザーは、サービスツールによって較正プロセスを案内されます。較正は、DeviceNetリンクを介して制御によって実行することもできます。較正手順は、GAP™ヘルプファイルに記載されています。

SPCには、18〜32 Vdcの電圧源が必要で、最大1.1 Aの電流容量が必要です。バッテリーを動作電源として使用する場合は、安定した供給電圧を維持するためにバッテリー充電器が必要です。電源ラインは、電源投入時に20 A、100 msの突入電流に耐えることができる5 A、125 Vのヒューズで保護する必要があります。
