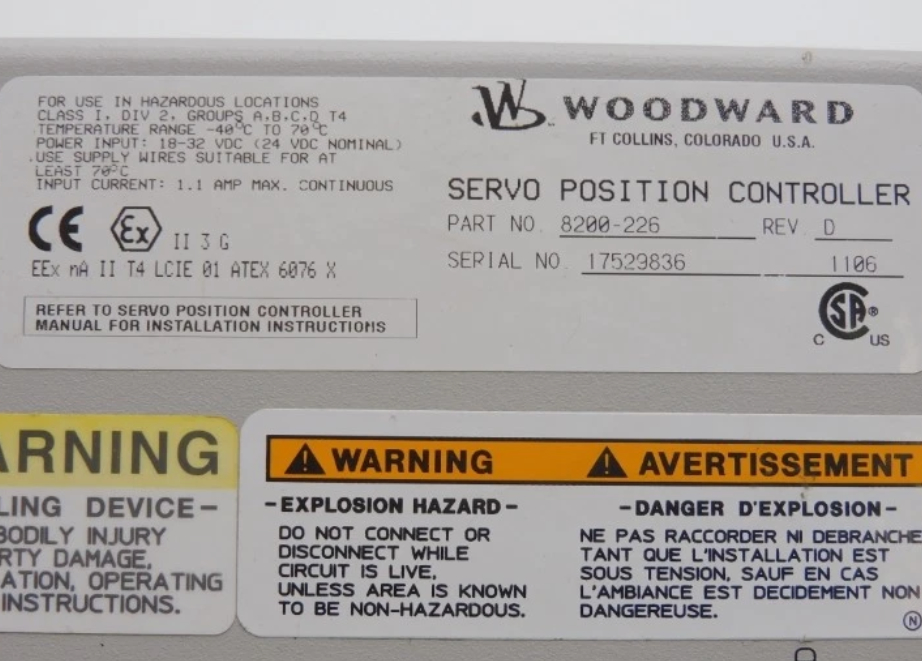

8200-226 ウッドワード サーボ 位置制御装置

8200-226 Woodward サーボ位置コントローラ

製品詳細:

追加情報:

説明:

8200-226は、SPC（サーボ位置コントローラ）の最新モデルです。8200-224および8200-225モデルの後継品です。SPCは、制御装置から受信した位置要求信号に基づいて、油圧または空圧アクチュエータの位置を制御します。SPCは、シングルまたはデュアル位置フィードバックデバイスを使用して、シングルコイルアクチュエータの位置を制御します。位置要求信号は、DeviceNet、4～20 mA、またはその両方を介してSPCに送信できます。パーソナルコンピュータ（PC）で実行されるソフトウェアプログラムにより、ユーザーはSPCを簡単に設定および調整できます。

SPCサービスツールは、SPCの設定、調整、較正、監視、およびトラブルシューティングに使用されます。サービスツールはPC上で実行され、シリアル接続を介してSPCと通信します。シリアルポートコネクタは9ピンサブDソケットで、ストレートケーブルを使用してPCに接続します。Woodwardは、9ピンシリアルコネクタのない新しいコンピュータに必要な場合に、USB-9ピンシリアルアダプタキット（P/N 8928-463）を提供しています。

このキットには、USBアダプタ、ソフトウェア、および1.8 m（6 ft）のシリアルケーブルが含まれています。（SPCサービスツールのインストール手順については、第4章を参照してください。）SPCは、SPCサービスツールの設定ファイルエディタを使用して設定ファイルを作成し、それをSPCにロードすることによって設定されます。SPCサービスツールは、既存の設定をSPCから設定ファイルエディタに読み込むこともできます。

SPCをアクチュエータに初めて接続する際には、アクチュエータの位置フィードバックトランスデューサに対して較正する必要があります。ユーザーは、サービスツールによって較正プロセスを案内されます。較正は、DeviceNetリンクを介して制御装置によって実行することもできます。較正手順は、GAP™ヘルプファイルに記載されています。

SPCには、18～32 Vdcの電圧源が必要で、最大1.1 Aの電流容量が必要です。バッテリを動作電源として使用する場合は、安定した供給電圧を維持するためにバッテリ充電器が必要です。電源ラインは、20 A、100 msの突入電流に耐えることができる5 A、125 Vのヒューズで保護する必要があります。
