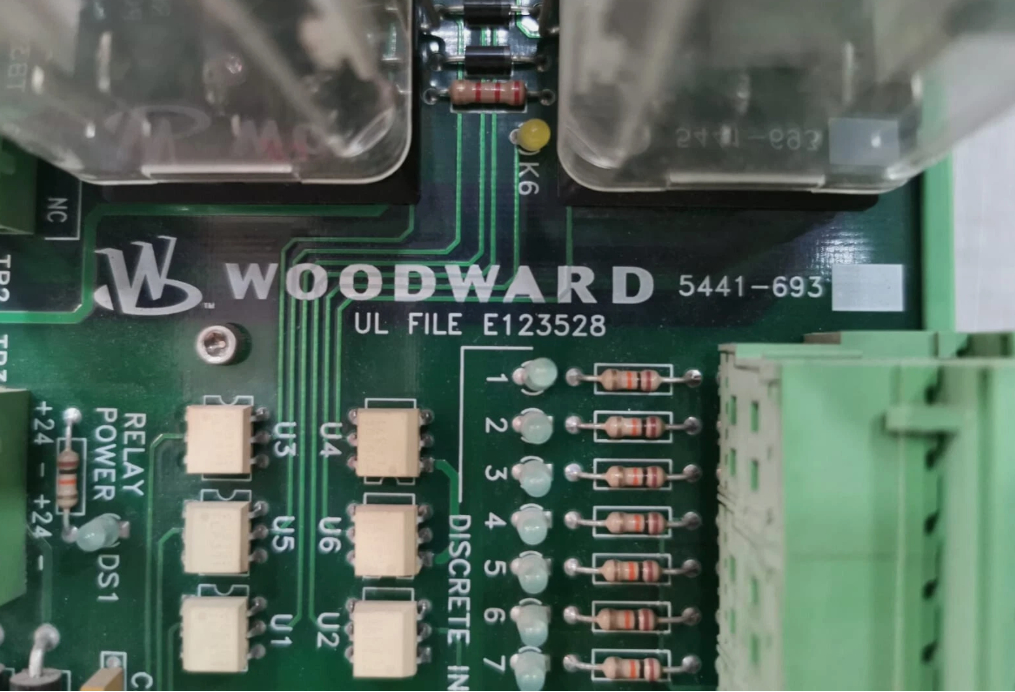

5441-693 Woodward Digital I/Oモジュール

5441-693 Woodward デジタルI/Oモジュール

製品詳細:

追加情報:

説明:

Vertex-Proは、モーターとその1つまたは2つのループコンプレッサー負荷を制御するように設計された、マイクロプロセッサベースの制御装置で、内蔵のアプリケーションソフトウェアを備えています。一部のシステムでは、3つおよび4つのループコンプレッサー段がオプションとなる場合があります。コンプレッサー制御アーキテクチャは、505CC-2コンプレッサー制御をモデルとしています。
コンプレッサーのサージ防止制御は、ユーザーに2つのアルゴリズム—標準のWoodwardサージ防止アルゴリズムまたはユニバーサルサージカーブ設計—の選択肢を提供します。標準アルゴリズムは、変化するガス/プロセス条件を補償し、ユニバーサルアルゴリズムは、そのような変化の影響を受けない不変の
座標系を使用します。505CC-2と同様に、Vertex-Proは、最大限の現場での柔軟性のために、設定可能なソフトウェアを使用します。
制御ハードウェアは、MicroNet™ Plusを使用しています。MicroNet Plusは、32ビットマイクロプロセッサベースのデジタルおよびVMEベースのコントローラーであり、冗長または単一CPU、電源、およびI/Oモジュールオプションを備えたモジュラー制御システムです。CPUとI/Oモジュールは、顧客の要件に応じて、単一または冗長にすることができます。単一システムは、2番目のCPUとI/Oモジュールを追加し、軽微なソフトウェア設定を変更するだけで、冗長システムにアップグレードできます。I/Oモジュールは、制御電源を取り外すことなくホット交換を可能にします。
MicroNetオペレーティングシステムは、Woodward’s GAP™グラフィカルアプリケーションプログラムと連携して、強力な制御環境を生成します。Woodward独自のレートグループ構造により、制御機能は、アプリケーションエンジニアによって定義されたレートグループで決定論的に実行されます。重要な
制御ループは5ミリ秒以内に処理できます。重要度の低いコードは、通常、より遅いレートグループに割り当てられます。レートグループ構造は、追加のコードを追加することによるシステムダイナミクスの変化の可能性を防ぎます。制御は常に決定論的で予測可能です。
MicroNetプラットフォームとの通信は、制御をプログラムおよびサービスし、他のシステム（プラントDCS、HMIなど）とインターフェースするために利用できます。アプリケーションコードは、Woodward’s GAP proを使用して生成されます。
