330876-02-10-00-00 ベントリー ネバダ 3300 XL 50mm 接近変数システム

330876-02-10-00-00 ベントリー ネバダ 3300 XL 50mm 接近変数システム

商品の詳細:

追加情報:

記述:

3300 XL 50 mm トランスデューサー システムは,別々の 50 mm 探査機,延長ケーブル,および 3300 XL 50 mm 接近センサーから構成される.このシステムには最大27の線形範囲を与えます..9mm (1100ミリ),私たちの渦巻電流トランスデューサーラインの最も長い線形範囲です. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

設置方法の選択基準は,利用可能な標的の大きさ,ローターの軸移動の期待量,機械に存在するDE標的の種類である.コラーの高さが十分で,必要な総測定範囲が27未満である場合.9 mm (1.1 インチ),冗長測定のための好ましい構成は,襟の同じ側を観測する2つのトランスデューサーを使用することです. 28 mm から 56 mm (1.1 から 2.2インチ) の全範囲が必要になります., 変数拡張カラーまたは他の標的材料の反対側に補完的な方法で変換器を設置する.

3300 XL 50 mm 探査機は,3つのケース&スレッド構成で提供され,標準7200 50 mm システム (サイドとバック出口探査機を含む) を物理的に置き換える.標準的な7200スタイルのマウントブラケットは,まだアクセサリーとして利用できますさらに,探査機を50mm DE インテグラルトランスデューサースライディングマウントベースに適応させる新しいブレーケットも利用可能である.近距離センサーは0.394 V/mm (10 mV/mil) の出力と 7200 と 50 mm DE インテグラル システムの出力と同じ古いシステムからアップグレードする際には,トランスデューサーシステムの各コンポーネント (探査機,拡張ケーブル,そして近感センサー) が 3300 XL 50 mm 部品に置き換える必要があります..

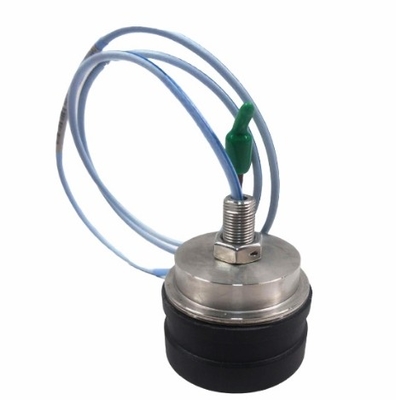

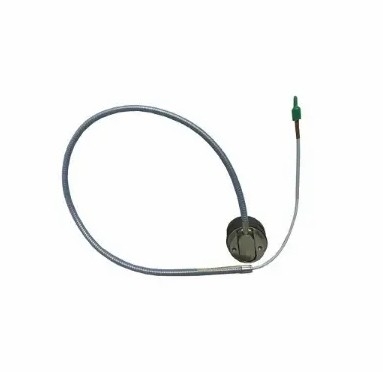

3300 XL 50 mm 探査機は,前もって穴を掘った安全ワイヤのロックノットを含む1⁄2-20 英文字スレッドまたはM14x1.5 メートリックスレッドの直径出口ケーススタイルで入手できます.側出口探査機は,探査機ケースの裏側に2つの1/4-20のマウントホールを持っています直接の出口と横の出口の両方の探査機の 全体のケース直径は1.99インチです.
