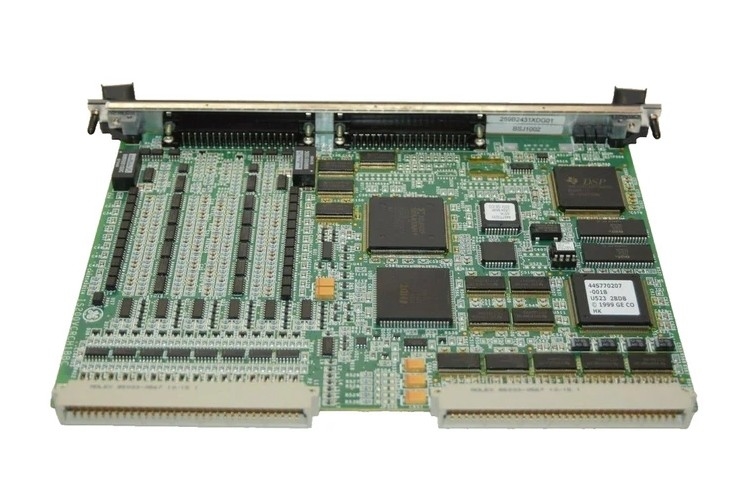

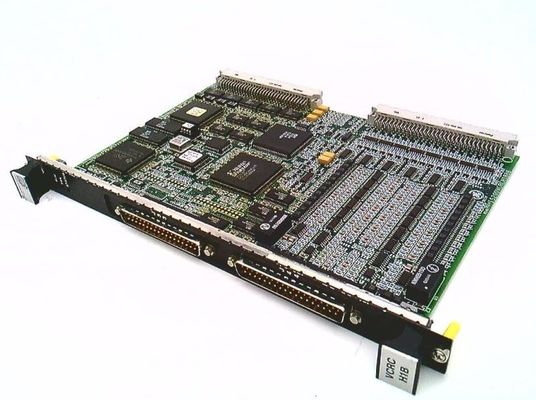

IS200VCRCH1B GEコンタクト入力/リレー出力ボード コンポーネント回路ボード

IS200VCRCH1B GEコンタクト入力/リレー出力ボード コンポーネント回路ボード

商品の詳細:

記述:

マークVIタービン制御は,ガスおよび蒸気タービンの発電機および機械駆動アプリケーションのための完全な統合制御,保護および監視システムとして設計されています.また,すべてのパワーアイランドとプラントバランス (BOP) コントロールを統合するための理想的なプラットフォームですMK Vie I/O パックは,リアルタイムクロックとプロセッサを搭載した2つの入力/出力ネットワークポートと,同期されたシーケンス・オブ・イベントのタイムスタンプとデータ取得ボードを含んでいます.

IS200VCRCH1Bは,ガスタービン制御システムで使用されるMark VIシリーズの一部としてゼネラルエレクトリックが製造するコンタクト入力/リレー出力ボードである.コンタクトインプット/リレー出力ボードは,同梱する子板を通じて,合計4つの端末ボードから48の離散入力を受け入れ,24のリレー出力を管理します.双幅VCCCモジュールは,VME I/Oラックに収まる.このラックには,TBCIとTRLY端板へのケーブル接続のために,J3/J4接続の2セットが提供されています.VCCCの代わりに,VCRCは使用できるより狭いボードです.

最初の24個のドライコンタクト入力にはコンタクト入力端板 (TBCI) が配線され,25〜48の入力には2つ目の端板が必要である.コンタクトには直流電源が供給される.端末ボードは,鋳造プラグを持つケーブルによってVCCCプロセッサボードを収容するVMEラックに接続されています重要なタービン変数を監視する入力では,秒速1ミリ秒で高速スキャンと記録が可能です.接触チャットとパルス幅は 6 ms までで,イベントシーケンス (SOE) レコーダーによって報告されます., すべての接触口と閉じ口を1msの時間解像度で

IS200VCRCH1BBBボードは非常に信頼性があり,損傷する確率が低い.しかし,不適切な取り扱いや不適切な保管は,カードの機能に影響を与える可能性があります.推奨条件で静的に敏感な保管ボックスに保持することをお勧めしますIS200VCRCH1Bは GE Mark VIボードの部品ですMKVIは,1960年代にMark Iがリリースされて以来,General Electricによって開発され改善されたガスと蒸気タービン管理システムのSpeedtronicファミリーの一部である.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

IS200VCRCH1Bは,ディスクリート入力/出力ボードとして機能します.これはVCCCボードと同じ機能を持つ単スロットボードですが,娘ボードは含まれていません.このようにしてラックスペースが少なくなりますしかし,このボードのリレー出力は,VMEラック上のJ3/J4ポートを使用しているため,ケーブルはフロントパネルに配置する必要があります.これが望ましくない場合は,VCRC PCBの代わりにVCCCボードを使用してください.GE IS200は,GE Mark VIタービン制御システムで使用される印刷回路板 (PCB) のファミリーです.. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
