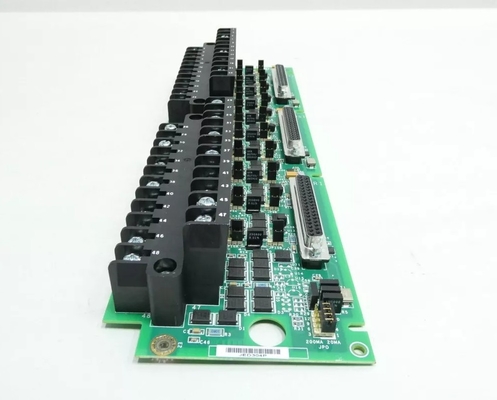

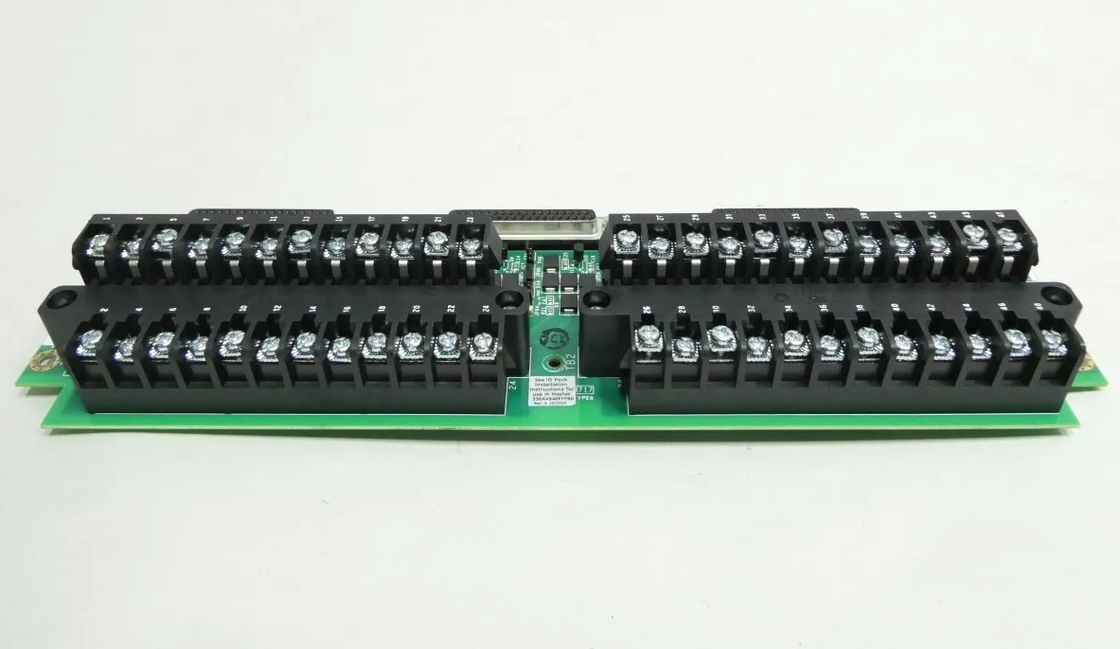

IS200DSPXH1B GEデジタル信号プロセッサ制御ボード スピードトロニック

IS200DSPXH1B GEデジタル信号プロセッサ制御ボード スピードトロニック

商品の詳細:

記述:

IS200DSPXH1Bは,GEが開発したDSP (デジタル信号プロセッサ) コントロールボードとして機能する. イノベーションシリーズ駆動ブリッジ,モーターレギュレーター,ゲート機能の主要なコントローラである.また,EX2100興奮制御の発電機フィールド制御機能を制御. 論理,処理,およびインターフェースの機能はすべてボードによって提供されています. ボードは,高性能デジタル信号プロセッサ (DSP),標準メモリコンポーネント,そして,アプリケーション特有の統合回路 (ASIC) で,カスタムロジック機能を実行するこのボードの2つのLEDは,エラーとステータスの情報を表示します.ボードに問題がある場合は,赤いDS1LEDが点灯します.緑のDS2 LEDは,ボードが正常に動作しているときに点滅しますDSP が停止したときには固い状態で,リセット中に故障が発生した場合にオフになります.

アセンブリレベルでは,機能修正はISBus Revision OneのBで,グループ変異Hとコンフォームコーティングが特徴である. I/Oコネクタは3つ,P1,P5,P6で構成されている.GEモーターズと産業システムによって製造,ボードは,Flash,NVRAM,RAM,Add-Onlyを含むさまざまなメモリタイプを組み込み,スタックオーバーフロー (INT0),インナーループロードパルス (INT1) などの標準ハードウェアコンポーネントとともに,そして2つの構成可能な入力 (INT2とINT3) をベースレベルで.

DSPは60MHzの速度で動作し,計算や命令を実行する周波数を表示する.高クロック速度により,DSPは複雑な数学的操作とリアルタイム信号処理タスクを効率的に処理できます.この処理速度は,音声およびビデオ処理,通信システム,制御システム,デジタル信号分析この中断は,INT1とラベル付けされ,システムの内部ループ内で生成される負荷パルスによって引き起こされる.DSPがリソースを割り当てたり,このイベントに基づいて特定のアクションを実行したりする.

ブートローダーは,デバイスの電源配列を管理するファームウェアの基本的な構成要素です.デバイスの正常に起動するために必要な環境を確立するこの重要なコンポーネントの変更は,デバイスの正常な機能を妨げる可能性があるため,ブートローダーをフィールドで再充電または変更してはならないことに注意することが重要です.デジタルシグナルコントローラボードモデルIS200DSPXH1Bは,EX2100興奮コントローラシリーズと併用できるDSPXモデルの一つです.DSPXモデルには,ファイューズ,調整可能なハードウェアが搭載されず,ユーザーテストポイントも含まれていません.EX2100シリーズと併用されている場合は,DSPXボードは,EISBとして知られる別のボードに接続されます.必要な場合,この2つのボードを切り離すことができます.
