GE DS200DTBCG1A Mark V コネクタ リレー・ターミナルボード アナログモジュール

GE DS200DTBCG1A Mark V コネクタ リレー・ターミナルボード アナログモジュール

商品の詳細:

記述:

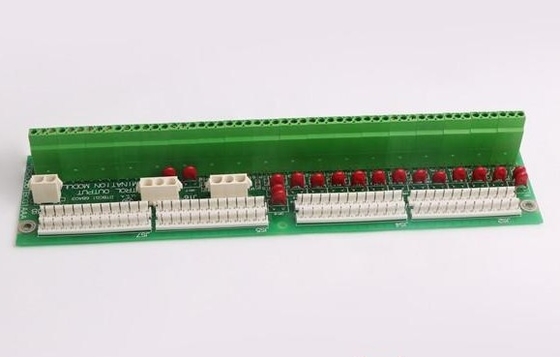

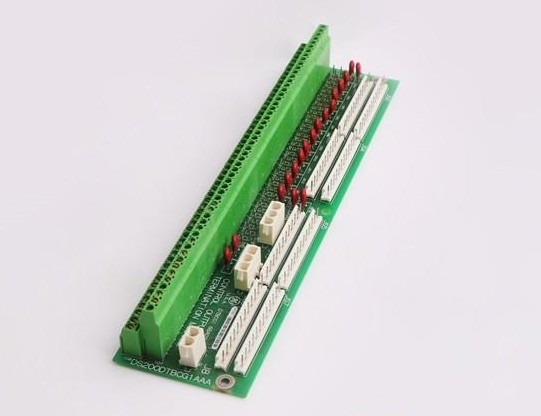

DS200DTBCG1AはGEが開発したコンタクト出力終了モジュールである. Mark Vシリーズの一部である. Q11,Q21,Q51にはコンタクト出力終了モジュール (DTBC) が含まれている.DTBCは,Q21とQ51の 30のリレーと繋がっていますDTBCのハードウェアジャンパーは,Q51のDTBCの30の出力のうち18をソレノイドとして設定するために使用できる.Q11のDTBCは,Q11のTCRAの4つのコンタクト出力リレーに接続されている.Q11 DTBCのハードウェアジャンパーは,ガスマニホールドの吹きオフバルブ制御のために特に構成されています.

このDS200DTBCG1Aのジェネラル・エレクトリックの印刷回路板の製品提供は,上記のように,元々はマークVシリーズ向けに製造された. The Mark V Series that this DS200DTBCG1A printed circuit board or PCB for short exists as a part of General Electric's range of product series incorporating the patented Speedtronic technology into its assembliesこのDS200DTBCG1APCBが属している Mark Vシリーズには,GE製品と互換性のあるガス,蒸気,風力タービンの制御および管理システムにおける特定のアプリケーションがあります.古いシリーズとして考えられるのは,元の小売業者が生産していないからです.

このDS200DTBCG1A印刷回路板または簡略PCBは,元の説明書に含まれる機能的な製品説明によって,コンタクト出力終了モジュールとしてよりよく定義できます. although the original Contact Output Termination Module manufactured for use in the Mark V Turbine Control System Series is the DS200DTBCG1 parent printed circuit board missing this DS200DTBCG1A product's singular A-rated functional revision.

このDS200DTBCG1Aコンタクト出力終了モジュールの組み立てでは,最高インターフェースの可能性のためのいくつかのユニークなコネクタスタイルが提供されています.各種利用可能なコネクタには,ジェネラル・エレクトリックが割り当てた工場で印刷された独自の名付けラベルが付いています.ドライブは,冷たい空気が空気口を通ってドライブの底に流れるように設計されています.熱付けされた部品の上に空気が流れ,ドライブの上部にある換気口を通って熱を運び. 光ファイバーケーブルがドライブ内側にルーティングされている場合,電源ケーブルは光ファイバーケーブルと一緒にルーティングすることができます. それは光ファイバーケーブルが干渉に免疫があるからです.
