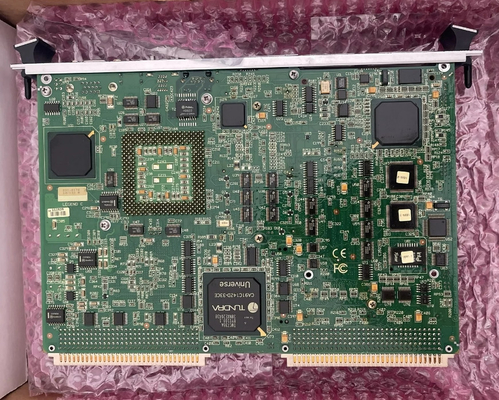

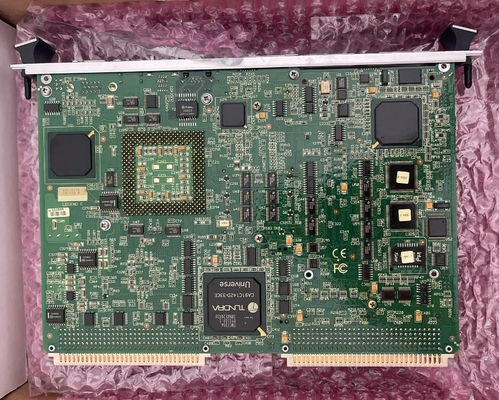

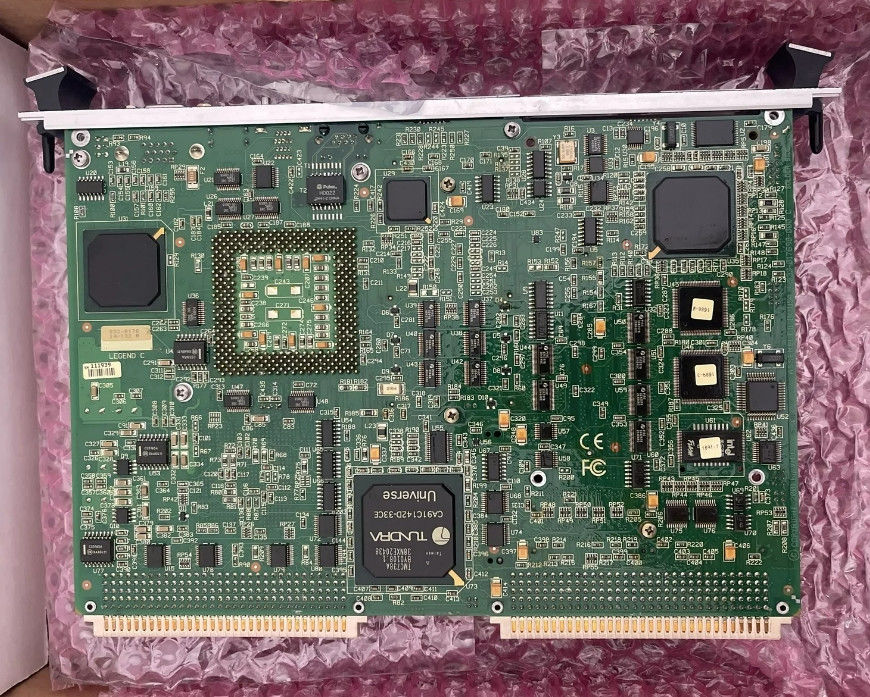

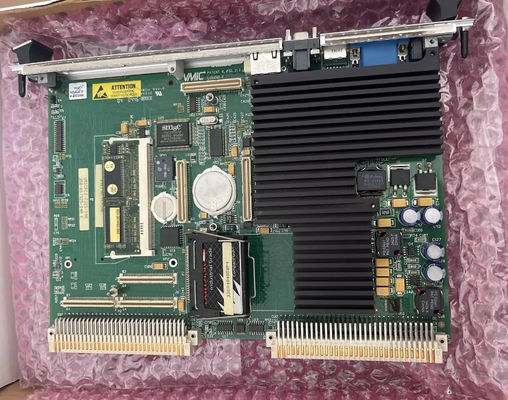

GE IS215UCCAM03A アドバンスト制御ボード Mark VI CPCI コントローラーモジュール

GE IS215UCCAM03A アドバンスト制御ボード Mark VI CPCI コントローラーモジュール

商品の詳細:

記述:

このボードはIS215UCCAM03Aボードで,UCCxコントローラの一つである.UCCxコントローラはCompactPCIまたはCPCIとして知られる単板コンピュータに基づいている.このボードは,ゼネラル・エレクトリックによって生産されたマークVIeシステムの一部です.,この特定のモデルは,後の Mark VIeS システムモデルとも互換性があると考えられています.このモデルは,本質的にIS215UCCAH3ボードとIS200EPMCを組み合わせています.128 MB フラッシュメモリこのIS215UCCAM03A コンパクトPCI組立モジュール装置を搭載する Mark VIタービン制御システムシリーズは,GE Mark製品シリーズの一部です.ゼネラル・エレクトリック対応ガスの制御・管理システムに 機能的な応用がいくつかあり自動駆動装置これは,類似の完全な拡張シリーズ名を持つ,以前に存在していたマークVタービン制御システムシリーズに対する機能的なアップグレードと考えなければならない, Mark V シリーズの可能なアプリケーションは,より限られたガスおよび蒸気ベースの機能設定のみにあります.

IS215UCCAM03A Compact PCIは,単スロット処理ボードで,一連のユニークで重要な製品仕様があります.このボードには,ボードの前面にいくつかのLEDがあります.LEDのいくつかはUDH イーサネット LED の状態,状態,DC,Diag,IONet イーサネット,および ON LED の状態は 3 つあります.100BaseTXの緑色ですこのLEDインジケーターは,IS215UCCAM03Aの環境仕様や電源要求の中断によってしばしば起動します.このUCCAPCBは0~60度Cの温度で動作することをお勧めします理想的な貯蔵温度は45°Cから85°Cです

このモデルの湿度範囲は5~95%で,海抜0~4万フィートの貯蔵高度で,操作高度は0~1万フィートです.電圧の電源入力ではIS215UCCAM03Aは, +3.3 V DC, 3.5 A 典型的な, 4.25 A 最大と +5 V DC, 150 mA 典型的な, 300 mA 最大の名目電圧を必要とします.IS215UCCAM03Aボードのポートとプロトコルの仕様があります.IS215UCCAコンポーネント図に示されているように,EPMCイーサネットインターフェースは3つのポート,RJ-45コネクタ,10BaseTと100BaseTXのコネクタを折りたたむEPMC イーサネット インターフェイス内では,I/O パックとコントローラ間の通信に使用されるプロトコルがあります.これらのプロトコルは TCP/IP プロトコルです.

IS215UCCAM03Aは,CPCI囲いの中に設置されたコントローラモジュールである.ボードには5つの通信ポートがある.これらはR,S,T I/Oネットワークへの線を供給する.UDH に Ethernet 接続,およびセットアップのためのRS-232C接続.コントローラはUDHイーサネットに接続する前にTCP/IPアドレスで構成する必要があります.これはToolboxSTアプリケーションを通じて行うことができます.高性能制御システム用に設計されたGE IS215UCCAM03A CPCI制御モジュールは,産業自動化におけるシームレスな統合と強化された運用効率を提供します.
