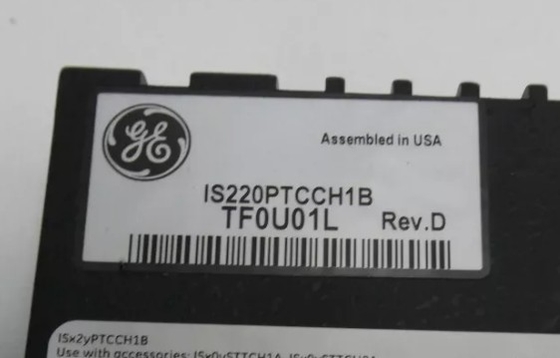

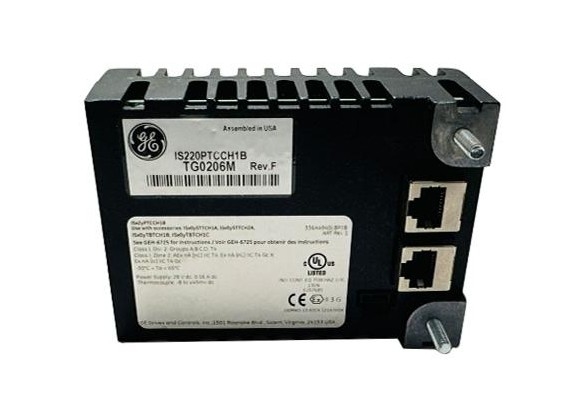

GE IS220PTCCH1B Mark VIe スピードトロニック 高性能熱対入力パック

GE IS220PTCCH1B Mark VIe スピードトロニック 高性能熱対入力パック

商品の詳細:

記述:

GE Speedtronic Mark VIe IS220PTCCH1Bは,熱対入力モジュールで,12の燃焼最適化入力と1つの冷接点で構成されています.IS220PTCCH1Bでデュプレックスとトリプルモジュールリデュランスのアプリケーションはすべて可能です.このボードは,E,J,K,S,Tなどの従来の熱対,および -8から45mVまでのmV入力に対応できます.タービン I/O パネルから 984 フィートまで配置できます.ケーブル抵抗は450オームを超えない.IS220PTCCH1Bは,フラッシュメモリ,RAM,プロセッサボードハードウェア,イーサネットポートの自己テストを含むさまざまな自己診断を実行することができます.内部電源の正常な動作を監視する.

IS220PTCCH1Bは,フラッシュメモリ,RAM,プロセッサボードハードウェア,イーサネットポートのセルフテストを含むさまざまな自己診断を実行することができます.内部電源の正常な動作を監視する視覚診断は指示LEDによって提供され,ローカル診断のシリアル通信は赤外線ポートを通じて可能である.パックへの入力は,デュアルRJ45イーサネットコネクタと3ピン電源入力輸出は DC-37 ピンのコネクタを通して行われます. コネクタが直接接続されたターミナルボードと結合します.

IS220PTCCH1B REV Fは,GE分散制御システムで使用されるMark VIeシリーズの一部として,ゼネラル・エレクトリックが製造・設計した熱電偶入力モジュールである.PTCCは1つまたは2つのI/Oイーサネットネットワークと熱対入力端末ボード間の電気インターフェースを提供します.このパックには,すべてのMark VIe分散型I/Oパックに共通するプロセッサボードと,熱電偶入力機能に特化した取得ボードが含まれています.このパックは最大12の熱電池入力に対応できるTBTCH1Cの24の入力に対応できる2つのパック.TBTCH1B端板のTMR構成では,3つの冷接点を持つ3つのパックが使用されていますが,12つの熱対しか利用できません.

IS220PTCCH1BはMark VIe I/O パックである.I/O パックモジュール1つ以上のI/O パックモジュールはセンサー信号をデジタル化し,コントローラに供給する.各I/O パックにはダブル100MBフルデュプレックスイーサネットポートがある.これは主にGEのSpeedtronic Mark VIeシリーズで使用されています.さらに,Mark VIeは複数のアプリケーションのための柔軟なプラットフォームである.また,単純,二重,三重冗長システムのための高速ネットワークI/Oも提供している.IS220PTCCH1Bは,SMDコンポーネントで満たされた多層PCBを持つ複数のPCBモジュールです.この I/O パックの多くのバージョンも利用できます.
