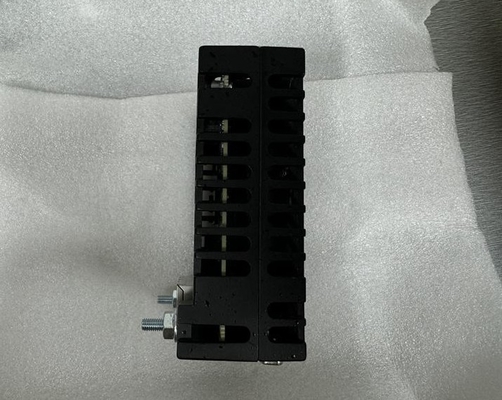

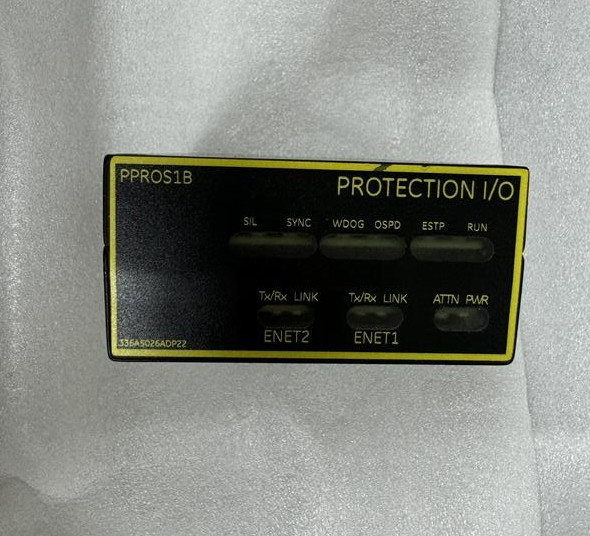

GE IS220PPROS1B 緊急タービン保護 I/O パックモジュール 備蓄

GE IS220PPROS1B 緊急タービン保護 I/O パックモジュール 備蓄

商品の詳細:

記述:

IS220PPROS1Bは,GE分散制御システムで使用されるMark VIeシリーズの一部として,General Electricによって製造および設計された緊急タービン保護I/Oパックである.電力バスへの発電機同期のためのバックアップチェックを備えたバックアップ超速保護システムは,緊急タービン保護I/Oパック (PPRO) および関連するターミナルボードによって提供されています.独立した監視犬として機能します3つのトリプルモジュラーリデュダンスのPPRO I/Oパックが別々のシンプレックス保護 (SPRO) 端板に搭載され,典型的な保護システムを構成する.各SPROは,両端にDC-37ピンの接続を持つケーブルで指定された緊急トリップボードに接続されます.3つのPPRO I/O パックを使用した単板TMR保護システムは異なる構成で可能である.PPROは,IONet通信のためのイーサネット経由で制御モジュールに接続します.

Mark VIe トリップボード TRES は,シンプレックスバックアップ保護をサポートする.コントローラ IONet には,1 つの PPRO ネットワークポートがあります.すべての Mark VIe バックアップ トリップボード,TREG,TREL,TREA,および TRES,TMRバックアップ保護機能この設定では,コントローラIONetは3つのPPRO I/Oパックのそれぞれに1つのポートに接続される.Mark VIeトリップボードTRESは,シンプレックスバックアップ保護をサポートする.このセットアップを使用するときにRコントローラが最初にネットワークに接続されますSコントローラには第2のネットワーク接続でアクセスできます.その後,PPROは両方のコントローラのパフォーマンスを監視します.コントローラが失敗した場合,パックが起動します.制御装置が2つとも故障するPPROによると

GE IS220PPROS1B 緊急タービン保護装置IS220PPROS1Bは,GE分散制御システムで使用されるMark VIeシリーズの一部として,General Electricによって製造および設計された緊急タービン保護I/Oパックです.発電機をユーティリティバスに同期するためのバックアップチェックを備えたバックアップオーバースピード保護システムは,緊急タービン保護I/Oパック (PPRO) および関連するターミナルボードによって提供されます.独立した監視犬として機能します.

The GE IS220PPROS1B Emergency Turbine Protection I/O Pack is an emergency turbine protection I/O pack manufactured and designed by General Electric (GE) as part of the Mark VIe family used in GE's distributed control systemsIS220PPROS1Bは,発電機とネットワークバスとの同期のためのスタンバイチェック機能を備えたスタンバイ超速防護システムを提供します.主制御ユニットのためのスタンドアロンモニターとして動作このI/Oパケットは,IONet通信のためのEthernet経由で制御モジュールに接続し,高速で信頼性の高いデータ転送を可能にします.
