ABB BC810K02 3BSE031155R1 3BSE038692R1 CEXバス接続ユニット

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEXバス接続ユニット

商品の詳細:

記述:

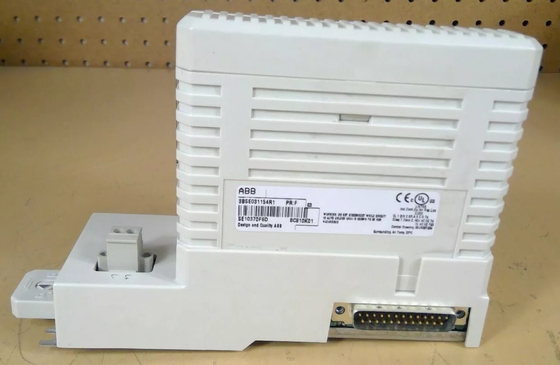

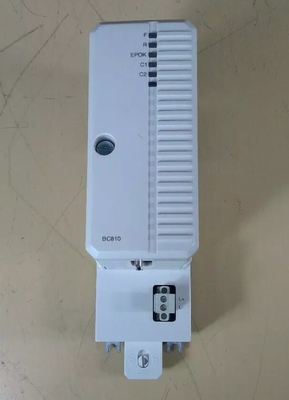

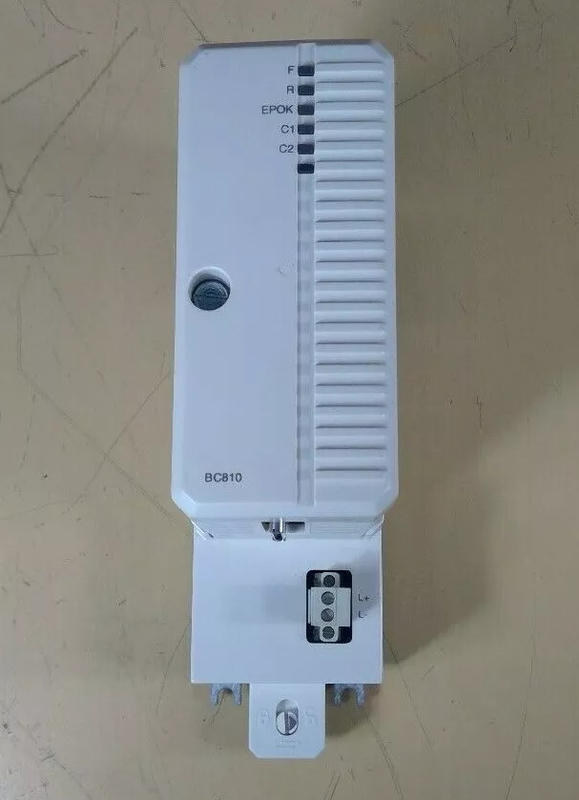

BC810ユニットは,ベースプレート (TP857) と電源/論理ボードの2つの基本部品で構成されています.ベースプレートにはCEX-Busと外部電源のコネクタが位置しています.それはハウジングの金属部品を通してDIN-レールに接着されていますこのボードには,外部の電源投票ダイオードとシューズも搭載されている.電源と論理ボードには,+3.3V変換器,論理,CEX-Busの相互接続のためのドライバが含まれています.接続ケーブルのコネクタBC810はPM857,PM861A,PM862,PM863,PM864A,PM865,PM866,PM866A,PM867およびPM891で使用することができます.

2つの相互リンクされたBC810とプライマリ/バックアップCPUペアを持つ完全に冗長なシステムでは,BC810はCEXトラフィックを妨害することなくCPUベースプレートのオンライン交換をサポートする.BC810を交換する必要がある場合CEXバスは,通信インターフェースユニットで機内通信ポートを拡張するために使用されます.CEX-Bus で冗長な通信インターフェースを使用することも可能です..

CEX バス インターコネクション ユニット BC810 は,CEX バスの利用可能性を分断して増やすために使用されます.これは冗長な通信インターフェースを持つシステムの利用性を向上させる.. BC810K02は冗長な設計,つまりPLC内のCPUの数が少なくとも2つ以上である.この設計はシステムの信頼性と安定性を保証する.他のCPUは実行を続け,プログラムの正常な実行を確保することができます.

コラボレーション処理:複数のCPUの機能は,プログラム内の論理操作,算術操作,通信機能などを共有することです.2つのCPUはそれぞれ同じプログラムを一度実行し,結果を比較します. 結果が一貫している場合は出力され,一致していない場合は,結果のうちの1つが出力される (通常は出力またはシャットダウンがない). プロセッサ回路では,2つの異なる振動器があり,それらの行動をクロスチェックします.特定のサイクルで実行されていないことが検出された場合,CPUは特定の状態に入ります.

固件は2つの振動器の精度を毎秒チェックする.ハードウェアと固件ウォッチドッグクロックはPLCの活動とユーザーロジックの実行時間をチェックする.シーケンスチェックは,CPUオペレーティングシステムの異なる部分の実行を監視するFlashメモリとRAMを含むすべての静的メモリ領域は,周期的な冗長性コード (CRC) とダブルコード実行を使用してチェックされます.ダイナミックメモリ領域はダブルコード実行によって保護され,定期的にチェックされます..

データシートリンク:

ABB BC810K02 3BSE031155R1.pdf
