ABB PM864AK01 3BSE018161R1 AC 800M プロセッサユニット CPU I/O モジュール

ABB PM864AK01 3BSE018161R1 AC 800M プロセッサユニット CPU I/O モジュール

商品の詳細:

記述:

800xAシステムソフトウェアはDVDセットにパッケージされている.システムインストールには自動インストールプログラムがサポートされている.800xAシステムのインストールと構成を容易にするためにシェルフレームワークですライセンスがないため,インストールが妨げられることはありませんが,システムを操作またはエンジニアリングするための機能をロックするにはライセンスが必要です.ABB 以外の会社からの更新プログラムとセキュリティ関連ソフトウェアは別々にダウンロードしてインストールする必要があります.自動装置プログラムから導かれるように

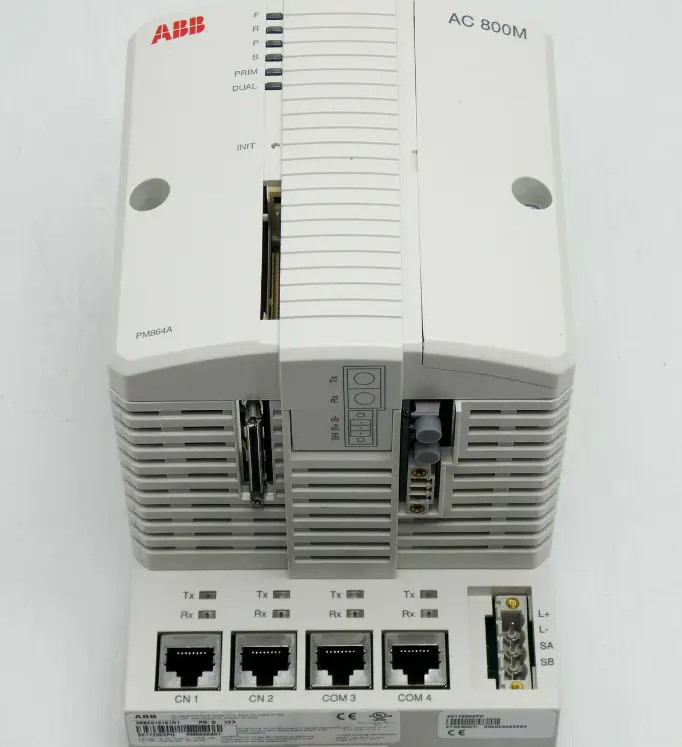

CPUボードにはマイクロプロセッサとRAMメモリ,リアルタイムクロック,LEDインジケーター,INITプッシュボタン,CompactFlashインターフェースが含まれています.PM864AK01コントローラーのベースプレートには2つのRJ45イーサネットポート (CN1制御ネットワークへの接続のためのRJ45シリアルポート (COM3,COM4) の2つ.シリアルポートの1つ (COM3) は,モデム制御信号のRS-232Cポートです.もう一方のポート (COM4) は孤立し,設定ツールを接続するために使用されます.制御器は,より高い可用性 (CPU,CEX-Bus,通信インターフェースおよびS800 I/O) のためにCPU冗長性をサポートします.

PM8xxユニット (PM891を除く) のベースプレートには,制御ネットワークに接続するための2つのRJ45イーサネットポート (CN1,CN2) と2つのRJ45シリアルポート (COM3,COM4) が搭載されている.シリアルポートの1つ (COM3) は,モデム制御のRS-232Cポート信号である.,他のポート (COM4) は隔離され,設定ツールに接続するために使用されます.PM851/PM851Aは1つのイーサネット (CN1) ポートに制限されているので,冗長イーサネットは利用できません.電動モジュールバスと通信拡張バス (CEXバス) のコネクタがベースプレートに設置されている. 組み込みの電気モジュールバスは,S800 I/O ユニットのグループをベースプレートに直接接続するために,単一の CPU 構成で使用できます (クラスター1台あたり最大単位数は 12).光学モジュールバスにさらに7つのクラスター (それぞれ最大12ユニットを含む) を追加できます..

産業自動化の大規模生産のためのDCS制御システム (分散制御システム,分散制御システム) 彼はコンピュータ技術,制御技術,ネットワーク通信技術とマルチメディア技術を組み合わせた製品プロセスの制御,プロセスの管理を担当する. システム,システム,システム

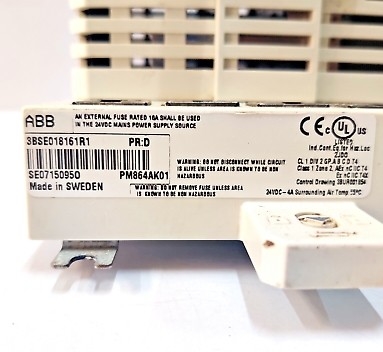

ABB PM864AK01 3BSE018161R1は,AC 800M制御システムのためのプロセッサユニットである.これは,幅広いアプリケーションに使用できる強力で汎用的なプロセッサユニットである.プロセス制御を含むPM864Aコントローラーのベースプレートには,制御ネットワークに接続するための2つのRJ45イーサネットポート (CN1,CN2) と2つのRJ45シリアルポート (COM3,COM4) があります.シリアルポートの1つ (COM3) は,モデム制御信号を持つRS-232Cポートである.制御器は,より高い可用性 (CPU,CEX-Bus,通信インターフェイスと800XA I/O).

データシートリンク:

ABB PM864AK01 3BSE018161R1.pdf
