CPUM 209-595-067-121 CPU カード ストック内 ESD システム カード

CPUM 209−595−067−121CPUカード ストックにあるESDシステムカード

商品の詳細:

記述:

CPUM/IOCN カードペアとラック CPUM/IOCN カードペアはABE04xシステムラックで使用され,CPUM カードは単独または関連するIOCN カードとカードペアとして使用できます.アプリケーション/システム要件に応じて.

CPUMは2つのラックスロット (カードポジション) を占める2つの幅のカードであり,IOCNは1つの幅のカードで1つのスロットを占めています.CPUM はラックの前側 (スロット 0 と 1) に設置され,関連する IOCN はラックの後部に CPUM の直後のスロット (スロット 0) に設置されます.各カードは,2つのコネクタを使用してラックの裏面に直接接続されます.

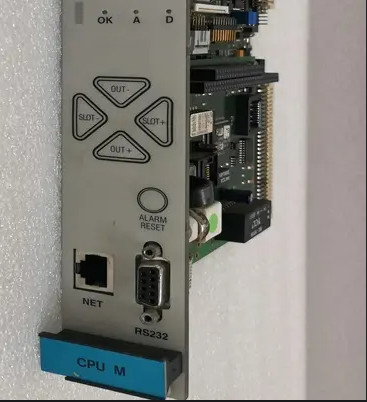

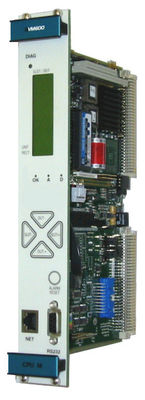

CPUM 前面パネルには,CPUM自身とシステムラックにある保護カードの情報を表示するLCDディスプレイが搭載されています.CPUM フロントパネルの SLOT と OUT (出力) キーは,どの信号が表示されるかを選択するために使用されます..

監視システムのフィールドバス通信インターフェースとして, the CPUM communicates with MPC4 and AMC8 cards via the VME bus and with XMx16/XIO16T card pairs via an Ethernet link in order to obtain measurement data and then share this information with third-party systems such as a DCS or PLC.

The CPUM supports features that can be used to limit the functionality of a system rack’s machinery protection system (MPS) that is available via the system Ethernet connections of a CPUM/IOCN card pairVM600 MPS レイク (CPUM) のセキュリティを有効にすることで,レイクそのものの機械保護機能と監視されている機械に干渉する可能性が軽減されます.したがって,CPUMのラックセキュリティは,オペレーターが国際安全/重要なインフラ規制を遵守することを容易にする.

CPUMのモジュール型,高度に汎用的な設計は,VMシステムラック構成,表示,通信インターフェースのすべてが"ネットワーク付き"ラック内の1枚のカードから実行できることを意味します.CPUMカードは"ラックコントローラー"として動作し,ラックとVM600 MPSxソフトウェアパッケージ (MPS1またはMPS2) を実行しているコンピュータの間にイーサネットリンクを確立することができます..
