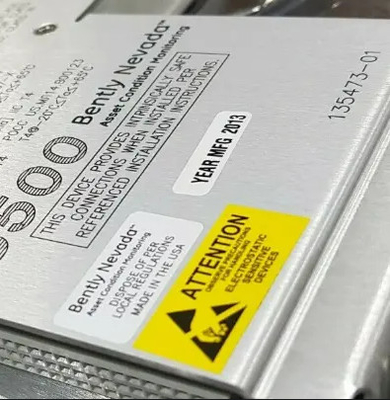

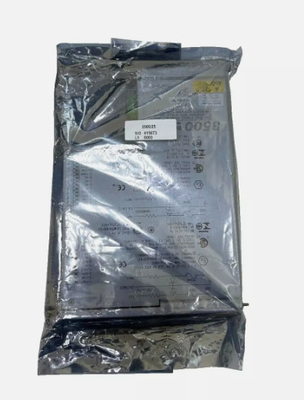

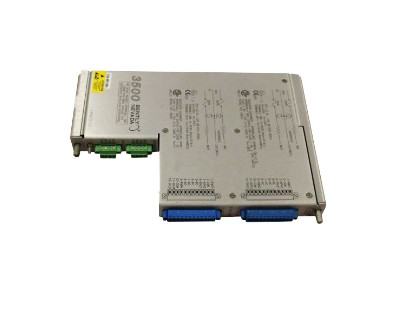

ベントリー ネバダ 3500/25-01-03-00 135473-01 キーファザー 内障I/Oモジュール

ベントリー・ネバダ3500/25-01-03-00 135473-01 キーファザー 内障I/Oモジュール

商品の詳細:

追加情報:

記述:

3500/25強化キーファザーモジュールは,半高の2チャネルモジュールで,3500ラックのモニターモジュールにキーファザー信号を提供するために使用されます. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 マシン 保護 システムは,通常の設定では最大4つのキーファザー信号と,ペア設定では最大8つのキーファザー信号を受け入れることができます.

(キーファザー信号は,回転軸またはギアから回転ごとに1回または複数回パルスです. 精密なタイミングの測定を提供するために使用されます. 3500 モニターモジュールと外部 軸回転を測定する診断装置 1X振動などの速度とベクトルパラメータ 振幅と相)

強化キーファザーモジュールは 3500のシステムモジュールの改良です前のデザインよりも拡張されたKeyphasor信号処理機能を提供し,形式の完全下向き互換性を維持している.既存のキーファザーモジュールと組み合わさって機能し,古いシステムで使用される.キーファザーモジュールPWA 125792-01は,完全に更新された 149369-01モジュールに置き換えられる.

トリプルモジュラー冗長 (TMR) アプリケーションでシステムキーファザー入力が必要な場合,3500システムは2つのキーファザーモジュールを使用する必要があります.この構成では,モジュールは,ラック内の他のモジュールに主要なおよび二次キーファザー信号の両方を提供するために並行して動作します.

隔離されたキーファザー I/O モジュールは,キーファザー信号が複数のデバイスと並行して結合し,制御システムなどの他のシステムから隔離する必要があるアプリケーションのために設計されています. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

このI/Oモジュールの目的は,相ではなく軸速を測定することでした. モジュールは相測定を提供できます.しかし,このI/Oは,非孤立I/Oバージョンよりも少し高い相位シフトを導入します.

注文情報r変容
