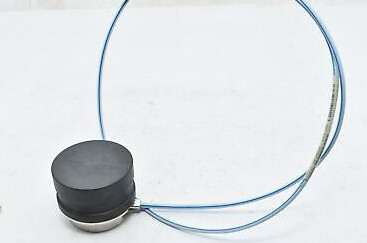

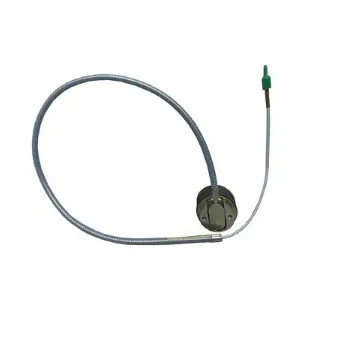

ベントリー ネバダ 330876-02-10-00-00 3300XL 50mm 接近変数システム 50mm 接近探査機

ベントリー・ネバダ330876-02-10-00-00 3300XL 50mm 接近感トランスデューサーシステム 50mm 接近感探知器

商品の詳細:

追加情報:

記述:

3300 XL 50 mm トランスデューサー システムは,別々の 50 mm 探査機,延長ケーブル,および 3300 XL 50 mm 接近センサーで構成されています.このシステムには最大27の線形範囲を与えます..9mm (1100ミリ),私たちの渦巻電流トランスデューサーラインの最も長い線形範囲です. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing)差延伸の測定 差延伸の測定は,推力ベアリングから一定の距離の襟またはランプを観察する近距離変換器を2つ使用することによって行われます.トランスデューサーの長距離線形範囲は,:

• 2つのトランスデューサーが 首輪の同じ側を観察している
• 2つの互いを補完する入力トランスデューサーが 襟の反対側を観察し 測定可能なDE範囲を倍にします

設置方法の選択基準は,利用可能な標的の大きさ,ローターの軸移動の期待量,機械に存在するDE標的の種類である.コラーの高さが十分で,必要な総測定範囲が27未満である場合.9 mm 1.1 インチ,冗長測定のための好ましい構成は,襟の同じ側を観測する2つのトランスデューサーを使用することです. 28 mm から 56 mm (1.1 から 2.2インチ) の全範囲が必要になります., 変数拡張カラーまたは他の標的材料の反対側に補完的な方法で変換器を設置する.

3300 XL 50 mm 探査機は,3つのケース&スレッド構成で提供され,標準7200 50 mm システム (サイドとバック出口探査機を含む) を物理的に置き換える.7200 スタイルの固定支架は,

さらに,探査機を50mm DE インテグラルトランスデューサースライドマウントベースに適応させる新しい支架も利用可能である.近距離センサーは0.394 V/mm (10 mV/mil) の出力 7200 と 50 mm DE インテグラル システムと一致する古いシステムからアップグレードする際には,トランスデューサーシステム各コンポーネント (探査機,拡張ケーブル,そして近感センサー) が 3300 XL 50 mm 部品に置き換える必要があります..

注文情報r変容
