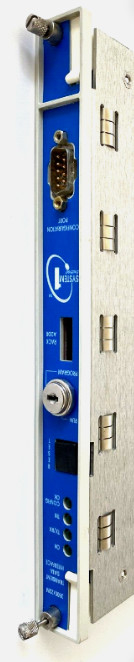

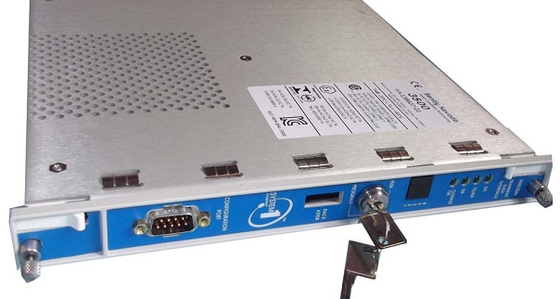

ベントリーネバダ 3500/22M 138607-01 標準トランジエントデータインターフェースモジュール

ベントリー・ネバダ3500/22M 138607-01 スタンダード トランジエント データ インターフェース モジュール

商品の詳細:

追加情報:

記述:

3500 トランジエントデータインターフェイス (TDI) は, 3500 監視システムと Bently Nevada の System 1® 機械管理ソフトウェアのインターフェースです.TDIは,TDXnetのような通信プロセッサのデータ収集能力と3500/20ラックインターフェイスモジュールの能力を組み合わせています.TDIは,Mシリーズモニター (3500/40M,3500/42Mなど) と併用して3500ラックのRIMスロットで動作します.安定状態と一時的な波形データを継続的に収集し,このデータをイーサネットリンクを通じてホストソフトウェアに送信します.静的データキャプチャはTDIで標準ですが,オプションのチャネル有効ディスクを使用すると,動的または一時的なデータもキャプチャできます.TDIは,通信プロセッサ機能を3500ラック内に組み込むことに加えて,以前の通信プロセッサに比べていくつかの分野で改善しました..

TDI は,ラック全体に共通する特定の機能を備えているが,TDI は重要なモニタリング経路の一部ではなく,全体的なモニタリングシステムの正常な動作に影響しない.スタックごとに1つのTDIまたはRIMが必要です.TDIはラック内の1つのスロットのみを占め,常にスロット1 (電源の隣) に位置します.

トリプルモジュラーリデンドラント (TMR) アプリケーションでは,3500システムにはTMRバージョンのTDIが必要です.すべての標準TDI機能に加えて,TMR TDI も 監視チャンネルの比較を行います. 3500 TMR 設定は,モニターオプションで指定された設定を使用して監視投票を実行します.この方法を使用して,TMR TDI は,3つの (3) 冗長モニターからの出力を継続的に比較する.. TMRが,それらのモニターの一つからの情報が,残りの2つに同等ではないことを検出した場合 (設定されたパーセント内で),システムイベントリストにイベントを置く..

3500ラックを"RUN"モードまたは"PROGRAM"モードに配置する.RUNモードはラックの正常な動作を可能にし,構成変更をロックする.PROGAMモードはラックの正常な動作を許可し,ローカルまたはリモートラックの構成も許可します.キーがラックから外れるのはどちらかの位置で,スイッチがRUNまたはProgram位置に残るようにします.RUN の位置でスイッチをロックすると,無許可のラック再構成を制限できますプログラム位置でのロックスイッチは,いつでもラックのリモート再構成を可能にします.

3500ラックが正常に動作しているときやラック内で故障が検出されたときを表示するリレー.ユーザは,NOT OK状態を宣言するために,"OPEN"または"CLOSED"コンタクトを選択することができます.このリレーは常に"正常電源"として動作します..

このディスクは,TDIがサポートする動的データのチャンネル数を有効にするために使用されます.動的データは波形を収集する能力を指します.動的データのレベルは2つあります:安定状態のポイントは,ソフトウェアのコマンドまたはアラームイベントによる波形データを収集するチャンネルです.,したがって,現在の値,スケジュール波形キャプチャ,アラームデータキャプチャをサポートします.臨時点は,機械の速度などのパラメータ変動による波形収集の追加の能力を持つ安定状態点のすべての機能を提供します.
