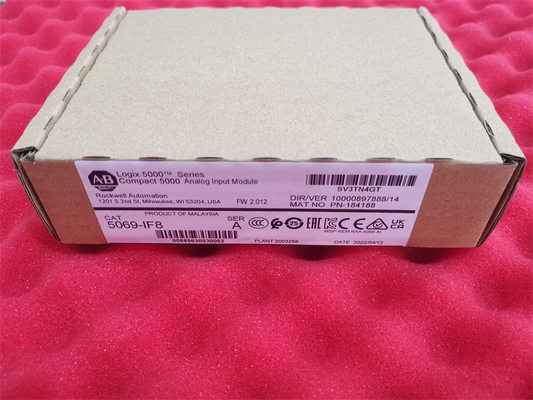

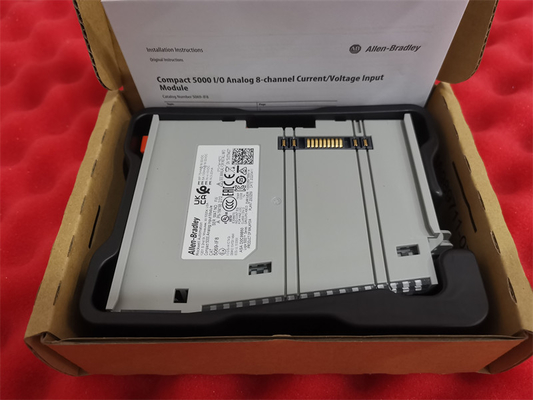

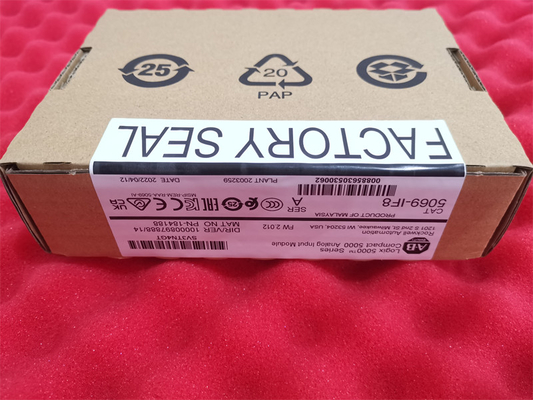

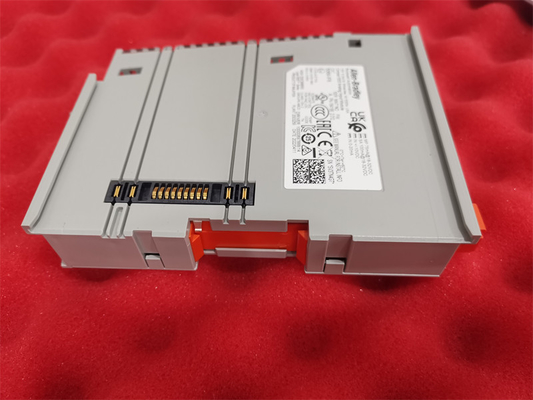

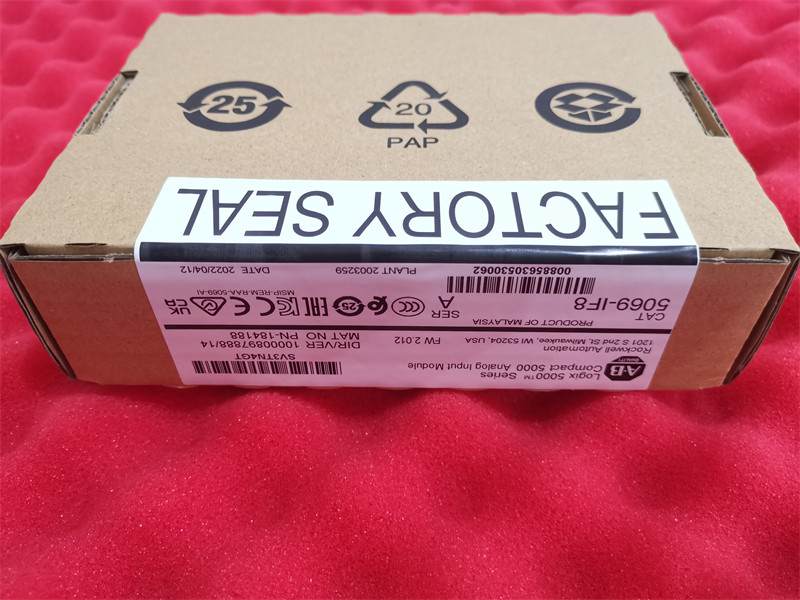

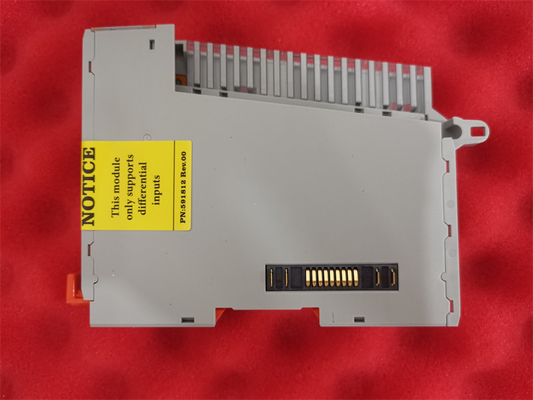

アレン ブラッドリー5069-IF8 8の（8）差動アナログ入力のチャネル モジュール

アレン・ブラッドリー5069-IF8は,コンパクト5000 I/O モジュールである.このモジュールは,主に8つの (8) ディフェリエンシャル入力チャネルを特徴とするアナログ入力モジュールである.互換電圧信号範囲は±10VDCである.0-10VDC と 0-5VDC が適用される間,電流信号範囲は0-20mA と 4-20mA です..

5069-IF8は,通常,アナログセンサーとトランスミッターのインターフェースに使用される.このモジュールはアナログ信号を受け入れ,受信されたデータをデジタル情報に変換する.変換は,Sigma-Delta Two 24ビットマルチプレックス アナログからデジタル変換器 (ADC) による. 変換されたデータは,IEEE32ビット浮点点データ形式で保存されます. 変換されたデジタルデータは,オンボードデータアラームを有効にするために,さらに処理されることがあります.エンジニアリングユニットへのスケーリングとリアルタイムチャネルサンプリング.

このモジュールは,チャネル1つあたり625μsとグループ1つあたり2.5msのスキャン時間を持っています.また, 5, 10 (50/60 デフォルト), 15, 20, 50, 60, 100, 200 の選択可能な入力ノッチフィルターも備えています. 5001000,2500,5000,10000,15625,25000,31250,62500 Hz についてこれらのフィルター設定は,通常,データを線形化するために使用されます. 特に,不規則で短時間で急速に変化する入力データです.このモジュールは,高速道路アドレス付けリモートトランスデューサー (HART) 端末と使用できます. ユーザは250を追加する必要があります.HARTトランスミッター適合のために電流ループへの抵抗このモジュールは,超電圧保護とオープン回路検出を組み込みています. 信号レベルが特定のレベル以下である場合,オープン回路検出が検出されます.< 2 s ストレージと4〜20 mAの範囲, < 2s

このモジュールのチャネル対チャネル共通モード電圧は+/- 10Vである.また,電圧と電流モードの両方で最大超電圧保護が +/- 30V DCで,電流モードでは最大超電流保護が +/- 30mAで提供されています.このドライブには 8 つの黄色/赤の I/O インジケーター LED と 1 つの緑/赤のモジュール インジケーター LED が付いています.このモジュールのMODパワーまたはモジュールバスパワーには,両範囲の電圧範囲と18-32VDCのパススルー電圧範囲があります., 最大電流は75mA,最大電流は9.55mA. 5069-IF8モジュールは,センサーアクチュエーター (SA) フィールドパワー電圧範囲は18-32V DC,通過電圧範囲は0~32V DC, 最大のフィールドパワー電流は100mAで,モジュールの最大電流は9.95Aです. 最大の電源消耗は電圧モードでは2.1W,電流モードでは2.4Wです.最大熱消耗は7.2 BTU/h ストレージモードで,8.2 BTU/h 電流モードで.また,0〜60 oCの温度で最もうまく動作し,-40〜85 oCの温度で保存することができる.
