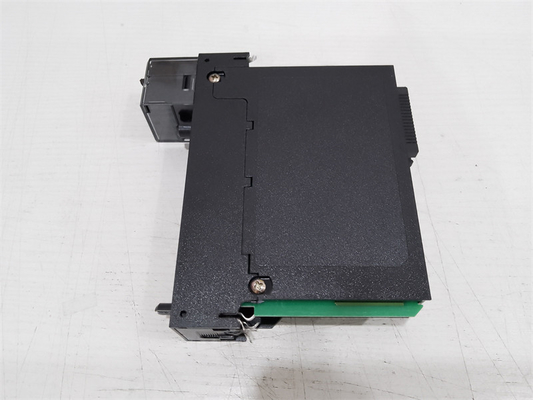

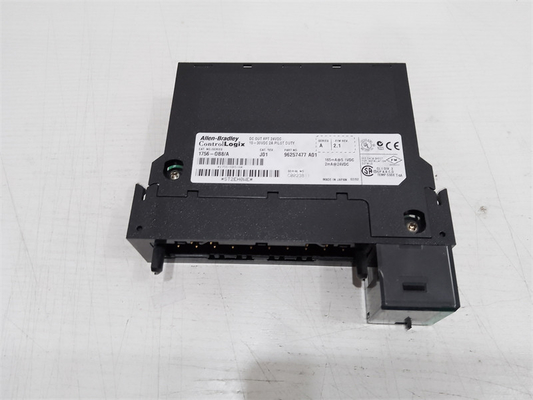

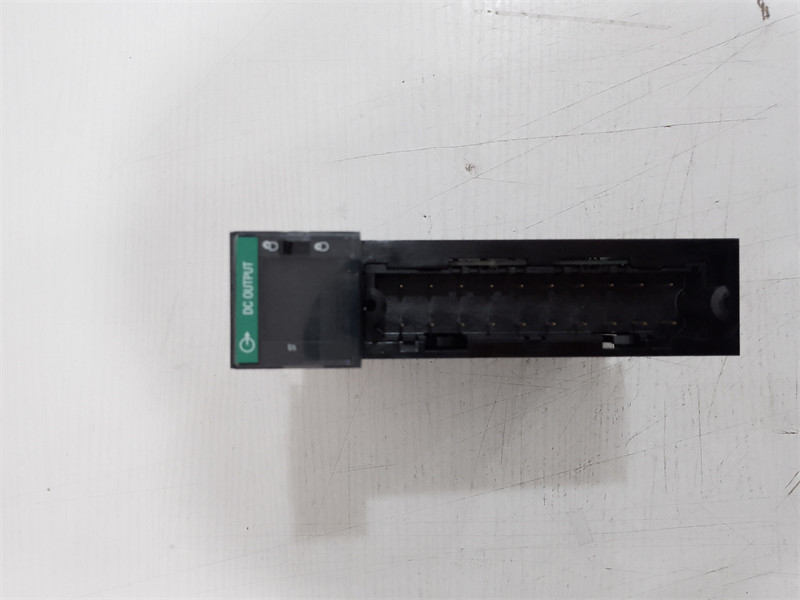

アレン ブラッドリー1756-OB8 ControlLogixデジタルDC 8の出力モジュール24VDC

アレン・ブラッドリー 1756-OB8は,ControlLogixの離散出力モジュールである.このモジュールは,名値24VDCで10-30VDCの出力電圧範囲を供給する.DC電圧やAC電圧で動作する電荷にエネルギーを与えるために使用されます.インターポージング回路で使われます

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleローカル I/O コンポーネントとしてまたは分散型 I/O システムの一部として動作する.標準または電源モジュールに沿って動作する任意の利用可能な1756 - コントロールロジックスのシャーシにインストールすることができます.

1756-OB8は5.1 VDCで165 mAと24 VDCで2 mAのバックプレーン電流を抽出しており,バックプレーンの総電力は0.89 Wで,電力の消耗は2.5 W @ 60 ° C (140 ° F) と熱消耗は8.この出力モジュールの各チャネルは,モジュールあたり最大2A @ 60 °C (140 °F) と8A @ 60 °C (140 °F) を供給することができる.

このモジュールは,モジュールの各チャネルを電気負荷に接続するために取り外せる端末ブロック (RTB) を使用します.互換性のあるRTBは1756TBNHと1756TBSHで,適切なRTBキーリングはユーザーによって定義されます.メカニカルキーリング

モジュールのパラメータとプロパティをさらに修正できるハードウェア構成に入力されます/これらのパラメータのいくつかは,リクエストパケット間隔 (RPI),フィルター時間,モジュール阻害と他の多くの.

このモジュールは,RTB (Removable Terminal Block) を使用しており,RTBは1756TBNHまたは1756TBSH (20ピンRTB) であり得る.このモジュールは,次の通信形式が利用可能である.リスニング専用 - ラック最適化1756-OB8モジュールにもパイロット役が用意されている.

1756-OB8モジュールは,電圧カテゴリ12/24ボルト DCソースと,動作範囲10〜30ボルト DCを持っています.その電流の抽出量は5.1Vで165mA,24Vで2mAです.バックプレンの電力は0.89Wです.,温度60度 (140度) で最大消耗量は2.5Wで,熱消耗量は8.53BTU/hである.このモジュールの最大オフ状態の流出電流は,1点あたり1mAで,オン状態のとき2Aで最大電圧下降は1.2VDC.また,60°Cで1点あたり最大電流は2Aで,モジュールあたり最大電流は8Aで60°Cです.ポイント1点あたりの電流は4Aで,それぞれ10msで,60°Cで1秒ごとに繰り返され,最小負荷電流はポイント1点あたりの2mAです.このモジュールはまた,ポイントごとに故障モードの状態とポイントごとにプログラムモードの状態を変更することができます.両方の選択肢は,最後の状態を保持する1756-OB8 モジュールの温度範囲は,動作しているとき0〜60°C,動作していないとき-40〜85°Cである.周囲の気温は最高60°Cで,相対湿度は5%から95%です.
