Ic200etm001手動General Electric Versamax Plcの拡張のコネクター

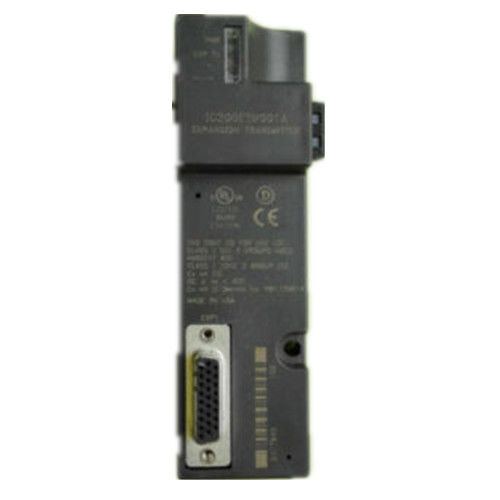

GE FanucのオートメーションIC200ETM001モジュールは7つまでの付加的な棚を収容するためにVersaMax PLCを拡大する拡張のコネクターである。各々の付加的な棚は分野バス通信モジュールの含んだ8つの入出力モジュールに遅れることができる。それはモジュールの前部に26ピン メス コネクタによって来る。コネクターが拡張の受信機モジュールにモジュールを接続するのに使用されている。モジュールの左上のコーナーで16ピン男性のシリアル ポートのコネクターを取付けることを忘れないでいなさい。これは隣接したNIUへのファームウェア更新をアップロードために使用される連続プログラミングの港である。

IC200ETM001モジュールはまた拡張インターフェイスの状態およびモジュールの力状態を表示するための高速拡張インターフェイスそして2台のLEDの表示器と来る。モジュールがCPUかNIUから5V DCと供給されていることを力LEDは示す。モジュールかCPUから力配達のNIUまたは損失がCPUから取り外されることを示すことを消える。EXP. TX LEDは拡張の送信機およびバス受信機モジュール間のコミュニケーションを示すために点滅する。それは2間にコミュニケーションがなければとどまる。拡張の受信機モジュールは2つのモジュール入って来:隔離されたモジュール- ERM001および非絶縁モジュール- ERM002。

拡張モジュールはDINの柵で取付けられている。同じDINの柵で、それはVersaMax CPUまたはNIUモジュールの左側にそれからそれ自身を付ける。それは拡張の棚の7つまでの受信機モジュールを接続できる。全面的な拡張のケーブル長は拡張の受信機モジュールのタイプに依存している使用した。隔離されたモジュールERM001のための15メートルおよびERM002のための750メートル。

モジュールおよびキャリアは35mm x 7.5 mm DINの柵の同じセクションに取付けられているべきである。適切な基づいていることのために、柵は未塗装の終わりがなければならない。DINが互いから離れて6インチべきであるねじによってパネルで保証されることを推薦した。ラベルはモジュールの左上のコーナーにある小さいアクセス ドアの中で最初に挿入される。拡張モジュールは拡張の棚の左端に取付けられるDINの柵にその後付す。用具は土台の間にモジュールがDINの柵に容易に止まると同時に要求されない。拡張の棚ID （1つから7）はからアクセス ドアの下のロータリー スイッチを使用して選ばれる。電源モジュールは拡張の受信機にそれから付し、電源は入れられ、LEDsは観察した。

拡張の受信機モジュールからの取り外しのため、電源遮断の棚力および電源をアンインストールするため。その後、他のモジュールからのDINの柵の拡張モジュールを滑らせなさい。最後に、DINの柵を離れてモジュールのねじを抜き、持ち上げるのにスクリュードライバーを使用しなさい。

拡張モジュールは拡張ケーブルの最大長のための250ビット/秒のデータ転送速度と作動するために最初に置かれる。全長測定250メートル以下のもし、システムにERM002モジュールがなければ、VersaMax PLCは率が1 Mbitに/二番目に調節されることを可能にする。NIU入力/出力の場所では、データ転送速度は一定している残り、250Kbitsのデフォルト率から調節することができない。
