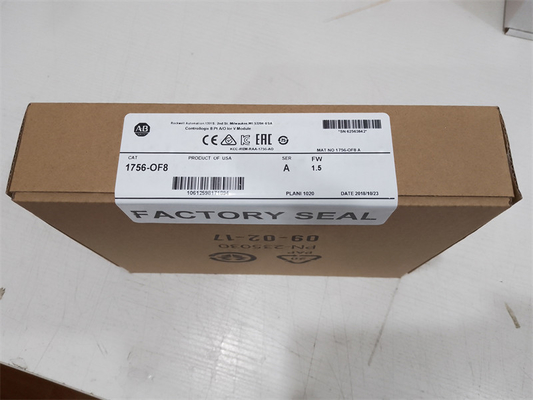

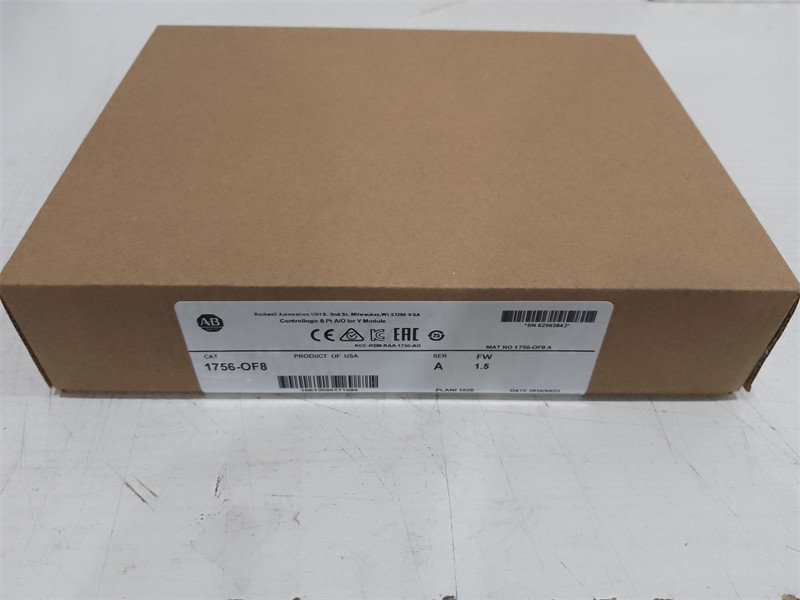

アレン ブラッドリー1756-OF8 ControlLogix 8 Pt A/O IまたはVモジュール

アレン ブラッドリー1756-OF8 ControlLogix 8 Pt A/O IまたはVモジュール

技術仕様
属性1756-OF8/A、1756-OF8K/A 1756-OF8/B、1756-OF8K/B
8つの電圧をまたは現在出力する
出力範囲の± 10V
0… 20 mA
決断の電圧:10.5V - 320 μV/bitを渡る15ビット
現在:21 mA - 325 nA/bitを渡る16ビット
現在の引くこと@ 5.1V 150 mA 200 mA
現在の引くこと@ 24V 210 mA 300 mA
総バックプレーン力5.8 W 8.22 W
電圧および現在の評価のバックプレーン:mA最高5.1V DC、150;mA最高24V DC、210
出力電圧:-10… +10V
出力電流:0… 20mA
バックプレーン:mA最高5.1V DC、200;mA最高24V DC、300
出力電圧:-10… +10V
出力電流:0… 20mA
電力損失5.8 W;0の… 750オームの負荷8.22… 2 W;0の… 750オームの負荷
熱消滅16.78 BTU/hr 28.03 BTU/hr
開路の検出の現在の出力だけ（出力は>0.1 mAはに置かれなければならない）
過電圧の保護24V DCの± 24V DC
21 mAにまたはより少なく限られた電子的に短絡の保護流れ
駆動機構の電圧:> 2000 Ω
現在:0… 750 Ω
演算時間の < 2="" ms="" to="" 95=""> 目盛りを付けられた正確さの@ 25 °C （よい77 °F） 0… 21 mAからの範囲のより0.05%、-10.4… 10.4V
口径測定間隔典型的なN/A 12か月の
相殺された漂流50 μV/の°C
100 nA/°C 20 μV/の°C
80 nA/°C
温度、最高の電圧の利益漂流:25 ppm/°C、520 μV/°C
現在:50 ppm/°Cの1050 μA/°Cの電圧:6 ppm/°C、125 μV/°C
現在:30 ppm/°C、630 mA/°C
モジュールの間違いの電圧:範囲の0.15%
現在:範囲の電圧の0.3%:範囲の0.1%
現在:範囲の0.2%
モジュール スキャン時間、分12氏の浮動小数点
8人の氏の整数
データ形式の整数モード（正当化される、2つのsの補足物残した） IEEEの32ビット浮動小数点
モジュールの変換法のR梯子DACの行方不明のコード無しのmonotonicity
分離の電圧250V （連続的な）、補強された絶縁材のタイプは、出力チャネルをに
バックプレーン
個々の出力チャネル間の分離無し
基本250V （連続的な） （1）絶縁材のタイプは、出力チャネルをに
バックプレーン
個々の出力チャネル間の分離無し
（1）シリーズAモジュールはUL508専門用語に基づいて補強された絶縁材に指定された。シリーズBモジュールはシリーズAモジュール使用として同じ絶縁耐力の電圧にタイプ テストされる
IEC 61010-1の基本絶縁材に基づく更新された専門用語。
電子モジュールの構成可能ソフトウェア調整
取り外し可能なターミナル ブロック1756-TBNH
1756-TBSH
ユーザー定義の機械を調整するRTB
スロット幅1
ワイヤー サイズ
1756-TBNH
単一ワイヤー関係:0.33の… 2.1 mm 2 （22… 14 AWG）固体または105 °Cで評価される座礁させた銅線（221 °F）かより大きい、1.2 mm （3/64 inに。）
最高絶縁材。あらゆるターミナルの複数のコンダクターをワイヤーで縛ってはいけない。
二重ワイヤー関係:0.33の… 1.3 mm 2 （22… 16 AWG）固体または105 °Cで評価される座礁させた銅線（221 °F）かより大きい、1.2 mm （3/64 inに。）
最高絶縁材。あらゆるターミナルの2つ以上のコンダクターをワイヤーで縛ってはいけない
1756-TBSH
単一ワイヤー関係、0.33の… 2.1 mm 2の（22… 14 AWG）固体、または座礁させた保護された銅線は105 °Cで評価した（221 °F）、かより大きい、1.2 mm
（3/64 inに。）最高絶縁材。あらゆるターミナルの多数のコンダクターをワイヤーで縛ってはいけない
ターミナル ブロックのトルクspecs 1756-TBNH:1.36のN•m （12のlb•）
配線の部門（2）
（2）使用計画のコンダクター旅程のためのこのコンダクターの部門情報。産業オートメーションの配線を基づいている指針、出版物1770-4.1見れば。
1 -信号の港の…
エンクロージャのタイプどれも（オープン式）
温度コードT4
